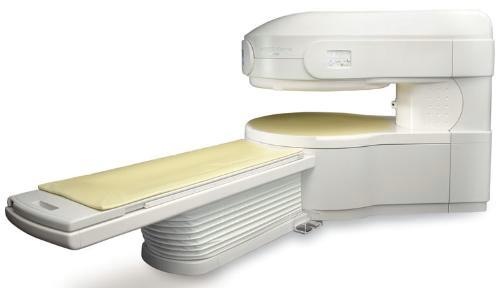

Магнитно-резонансный томограф APERTO

Магнитно-резонансный томограф APERTO. Магниторезонансный томограф

HITACHI MEDICAL SYSTEMS (JAPAN)
Магнитно-резонансный томограф APERTO

Магнитно-резонансный томограф APERTO

Стандартный комплект поставки системы APERTO включает:

1.1. Стандартный комплект

- Гентри с постоянным магнитом (вертикального поля): 1 - Стол пациента: 1

- Консоль оператора: 1

- Блок (шкаф) магниторезонасного томографа (МРТ): 1

- Блок фильтров: 1

- Принимающие катушки: 1 комплект

- Многоканальная катушка для головы: 1 - Гибкая многоканальная катушка для туловища, средняя (M): 1

- Гибкая многоканальная QD катушка для туловища, большая (L): 1

- Катушка для суставов (шеи): 1

- Многоканальная катушка для колена: 1

- Комплект для синхронизации: 1 комплект

- Комплект для многоканальных катушек: 1

- Набор последовательностей дл быстрого сканирования FSE, MRCP, FIR

- Комплект для время пролётной (TOF) МР ангиографии EPI/DWI (эхо-планарная/диффузионно-весовая визуализация)

- Интерфейс DICOM

- DICOM Print

Стандартный набор принадлежностей, включая: Фантом калибровки, матрас стола и устройство голосовой громкоговорящей связи (интерком)

1.2 Опции

- Малая катушка для суставов

- Большая катушка для суставов

- Катушка для кисти

- Лицевая катушка

- Малая катушка для тела (S)

- Маммографическая катушка

- Многоканальная катушка для головы и шеи

- Многоканальная катушка для плеча

- Менеджер для DICOM

- Источник бесперебойного питания

- Комплект для фазоконтрастной (РС) МР ангиографии

- Набор для МР флюороскопии

- CE МР ангиография с контрастом

- Прибор коррекции флуктуаций магнитного поля.


Магнитно-резонансный томограф APERTO Технические характеристики

2.1. Система визуализации

(1). Отображаемая (исследуемая) область: всё тело

(2). Реконструкция изображения: двойное и тройное дискретное преобразование Фурье (ДПФ)

(3). Измеряемое ядро: ядро атома водорода (протон)

(4). технологии визуализации: (A) спин-эхо (SE); (B) инверсия восстановление (IR); (C) градиентное эхо (GE и GR)

(5). Быстрое SE: 2 - 256 эхосигналов

(6). Быстрое IR

(7). Толщина среза: при двойном ДПФ: 2 - 100 мм (с шагом 0.5 мм); при тройном ДПФ: 0.5 - 5 мм (с шагом 0.1 мм)

(8). направление среза: (A) проекция поперечного сечения; (B) проекция саггитального сечения; (C) коронарная проекция; (D) двойная перспективная проекция; (E) произвольно выбранная проекция

(9). матрица изображения: (64 - 256) х (64 - 512) 4 комбинации

Только для быстрого SE:

(64 - 1024) х (64 - 1024) 32 комбинации (для каждого типа матрицы возможно полусканирование)

Прямоугольное поле: 50-90 % с шагом 10 %

(10). Размер пикселя: 0.2 мм (поле обзора 50 мм, матрица 256х256)

(11). Много-срезное изображение: Максимально 512 срезов

(12). Мульти-эхо: Максимально 4 эхограммы

(13). Поле обзора: 50 - 350 мм с шагом 1 мм (Эффективное поле зрения по высоте (ось Z) 320 мм)

2.2. Магнитная система

(1). Магнитная система: Постоянное вертикальное магнитное поле

(2). Статическая напряженность поля: 0.4 T

Однородность поля: 4ppm FWHM на 38cm

(3). Апертура гентри: 380 (В) мм система открытого типа, раскрыв 320о

(4). Вес гентри: 13,300 кг

(5). Габариты: 1515 (Ш) Х 2365 (Г) Х 1864 (В) мм

(6). Магнитное 5 Gauss (0.5 мT/м)

(Расстояние от центра гентри).

Справа / слева 1.8 м.

Спереди 1.7 м.

Сзади 1.5 м.

Вверх 2.3 м.

Вниз 1.6 м.

2.3. Система градиентного магнитного поля

(1). Напряженность поля: 22 мT/м

(2). Скорость изменения: Макс. 55 T/м/сек

2.4. Система передачи и приёма радиосигнала

(1). Усилитель мощности РЧ (QD): 4-х канальный

(2). Выходная мощность: 5 кВатт

(3). Система развязки: Активная

2.5. Система обработки и отображения данных

(1). Центральное изображение: Автоматизированное рабочее место с 64 бит ЦПУ типа RISC, с оперативной памятью (ОЗУ) 1 ГБ

(2). Накопительные устройства: жёсткий диск (HDD) 9.1 Гб (максимально приблизительно 27,000 изображений)

(3). 5"оптический диск (CD-RW): 2.6 Гб (максимально приблизительно 17,000 изображений)

(4). Матрица реконструкции изображения: 64Х64, 128Х128, 256Х256, 512Х512 Для Быстрого SE: 1024Х1024

(5). Время реконструкции изображения: 0.05 секунды (Для матрицы 256Х256)

(6). Матрица отображения на мониторе: 1024Х1024

(7). Регулирование ширины окна: 1 - 6000

(8). Регулирование уровня окна: -2000 - +4000

(9). Монитор: 18" LCD цветной монитор (Область экрана 1280Х1024)

(10). Отображаемые данные: имя пациента идентификационный номер пациента Пол (М или Ж):

Дата рождения

Толщина среза

Позиция среза.

Ориентация (проекция) среза

Другие

(11). Обработка изображения и функции анализа

Управление окном изображения

(A) уровень и ширина окон

(B) инверсия черное / белое

(C) Линейное окно / нелинейное окно

управление процессом отображения

(A) одновременный обзор нескольких изображений

(B) Увеличение изображения

(отображение в реальном масштабе времени с любым коэффициентом увеличения)

(C) Право - левая инверсия

(D) поворот изображения

(E) отображение заметок

(F) отображение координатной сетки

(G) одновременное отображение изображения позиционирования

Процесс анализа изображения

(A) Измерение расстояния и угла

(B) отображение профиля изображения

(C) управление выбором области интереса (ОИ)

Форма: ручная установка или овал

Измерение: площадь, среднее значение и среднеквадратичное отклонение

Отображение: максимально 4 ОИ на одном изображении

(D) Процесс гистограммы (в ОИ)

(E) отображение масштаба.

2.5. Стол пациента

(1). Высота: от 450 до 778 мм

(2). Ширина: 730 мм

(3). Длина: 2,371 мм

(4). Позиционирование: Лазерный маркер

(5). Скорость продольного перемещения стола:

Быстро: 60 мм/сек

Медленно: 20 мм/сек

(6). Вертикальное перемещение стола: 450 - 778 мм

(7). Автоматическая подача стола: Стол автоматически перемещается таким образом, чтобы позиция, установленная лазерным маркером оказывалась в центре магнитного поля.

(8). Вес пациента: Максимально 180 кг (200 кг при ручном позиционировании).

3. Требования к электропитанию

(1). Источник питания: однофазный переменный ток 220/230/240; 8 кВА

(2). Среднее потребление энергии: Приблизительно 3 кВт

(3). Заземление объекта: Выделенный очаг заземления, сопротивление заземления: 100 или меньше.

* Требования в мощности для систем кондиционирования воздуха, освещения и другого оборудования не учтены.

4. Габариты и вес

(1). Гентри (ШхГхВ), мм: 1515х2365х1864; Масса (кг): 13,300

(2). Стол пациента (ШхГхВ), мм: 730х2,371х820; Масса (кг): 600

(3). Консоль оператора:

Монитор LCD (ШхГхВ), мм: 399х203х404; Масса (кг): 8

Блок MOD (ШхГхВ), мм: 110х320х305; Масса (кг): 8

Клавиатура (ШхГхВ), мм: 500х254х68; Масса (кг): 2

(4). блок МРТ (ШхГхВ), мм: 1,000х790х1,780; Масса (кг): 525

(5). Блок фильтров (ШхГхВ), мм: 686х275х1,126; Масса (кг): 70

5. Условия эксплуатации

(1). Температура

(A) Помещение сканера: 20 - 28оC ± 3ºC час (непрерывное кондиционирование воздуха в помещении является обязательным)

(B) Помещение операторов: 20 - 28ºC

(2). Влажность (относительная): 45 - 80%

(3). Электрическое поле

Помещение сканера: 0.5 ± 30 МГц: 0dB uV/m или меньше

(4). Флуктуация магнитного поля:

магнитное поле постоянного тока: 1х10-7тесла (1 мГаусс) или меньше

магнитное поле переменного тока: 1х10-7 тесла (1 мГаусс) или меньше

(5). Стандартное помещение для установки: 30 кв. м (= 4 х 7.5 м)

(A) Помещение сканера: стандартные размеры: 20 кв. м (= 4 х 5 m)

Нагрузка на пол в месте установки гентри: 29,4 кН/м2 (область: 3.0х2.5м)

(B) Помещение операторов: стандартные размеры: 10 кв. м (= 4 х 2.5 м)
