Ультразвуковой сканер HONDA HS-2000

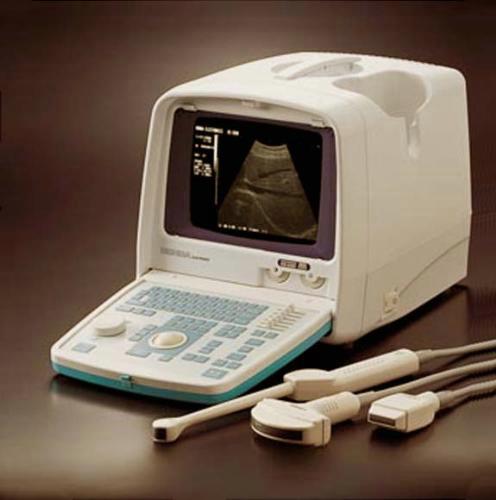

Ультразвуковой сканер Honda HS-2000

Ультразвуковой сканер Honda HS-2000 предназначен для функциональной диагностики в области акушерства, гинекологии, обследования органов абдоминальной области, кардиологии, поверхностных структур, тканей, молочной и щитовидной желёз. Одновременно к сканеру может быть подключено два датчика с коммутацией их на клавиатуре.

Являясь многофункциональным, аппарат может быть укомплектован полным набором датчиков: линейных, конвексных, микроконвексных в том числе трансвагинальным и трансректальным. Датчики работают в широком диапазоне частот от 2,8 до 12,5 MГц, причём все являются мультичастотными.

УЗИ сканер HS-2000 имеет 3 режима отображения: B; B/B; B/M (в режиме М - 4 скорости протяжки). Оперативные регулировки позволяют оптимизировать качество изображения. Кроме яркости и контраста регулируется общее усиление в диапазоне 36-100 дБ, чувствительность на разных глубинах (6 регулировок).

Кроме того заложенные в сканере программы позволяют проводить дополнительную обработку ультразвукового изображения нелинейной гамма коррекцией, корреляцией кадров и строк. В результате изображение на экране с размером 23 см имеет высокую разрешающую способность и широкий диапазон регулировок в зависимости от характера обследуемого объекта и условий наблюдения.

Ультразвуковой сканер Honda HS-2000 Датчики

Применяемые дачики:

Стандартный датчик

- HCS-436M Конвексный 2,8/3,5/5,0 МГц,60 R

Дополнительные датчики

- HCS-454 Конвексный 5,0 МГц,40

- HCS-452M Микроконвексный 3,5/5,0/7,0 Мгц, 20 R

- HLS-438 Линейный 3,5 Мгц, 80 мм

- HLS-455 Линейный 5,0 Мгц, 50 мм

- HLS-475S Линейный 6,0/7,5/9,0 Мгц, 50 мм

- HLS-475M Линейный 5,0/7,5/10,0 Мгц, 50 мм

- HLS-413 Линейный 10,0 Мгц, 30 мм

- HCS-4710MV Трансвагинальный 5,0/7,5/9,0 Мгц, 12R

- HLS-455R Трансректальный 5,0 МГц, 50 мм

- HLS-475VWF Ветеринарный 5,0/7,5 Мгц, 5мм.

Ультразвуковой сканер HONDA HS-2000 Технические характеристики

- Метод сканирования Автоматическое сканирование в реальном масштабе времени электронной линейно-конвексной матрицей

- Режимы отображения B; B/B; B/M (в режиме М- 4 скорости развертки)

- Количество каналов Передача: 32 канала, прием: 24 канала

- Размер экрана монитора 23 см (9 дюймов)

- Количество градаций яркости 256

- Метод фокусировки Передача: 4-х уровневая динамическая фокусировка

Приём: динамическая фокусировка в реальном масштабе времени

- Регулировка изображения Динамический диапазон: от 35 до 95 дБ(с шагом 10дБ)

Усиление в режимах В и М: от 36до100дБ(с шагом1дБ)

Регулировка чувствительности по глубине STC: 6 уров.

- Обработка изображений Гамма-коррекция; корреляция кадров; строк

- Измерительные операции Измерение расстояния: 4 типа измерений

Измерение площади/периметра: 2 типа измерений

Измерение объема

Измерение угла тазобедренного сустава

Измерение левого желудочка

Измерение гистограммы

- Отображение изображения Направление изображения: Перевернутое (Лево/Право), Верх/Низ

Сдвиг: с шагом 1 см (макс. глубина 18 см)

Кинопетля: 41 кадр

Увеличение изображения: 4-х кратное

- Функции изображения Название учреждения (32 знака)

Имя пациента и ID-номер

Возраст

Дата и время обследования

Тип датчика

Направление изображения

Диапазон глубин

- Функции измерения Расстояние

Окружность, площадь, периметр

Объем

Угол тазобедренного сустава

Вычисление срока беременности

Измерение гистограммы

Измерение левого желудочка

- Количество одновременно

подключаемых датчиков Два (с коммутацией их на клавиатуре)

- Диапазон обследуемых глубин

3,5 МГц: 24см, 18cм, 15 см, 12 см, 9см, 6 см

5,0 МГц и более: 16см, 12см, 10 см, 8см, 6 см, 4 см

- Источник электропитания 230В, 50/60 Гц переменного тока

- Габаритные размеры 298х380х300 мм (сложенная клавиатура) 298х580х300 мм (разложенная клавиатура)

- Масса 12 кг.
