Ультразвуковой сканер SONEO

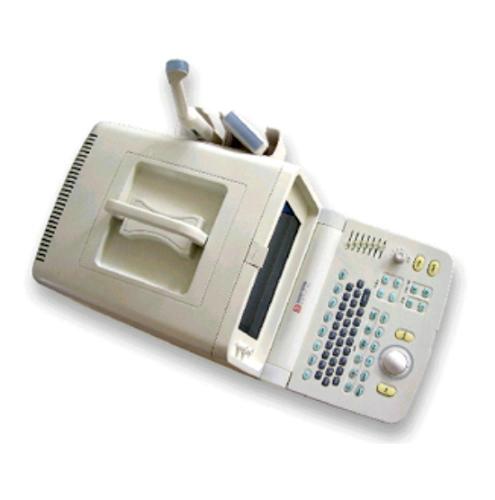

Портативный ультразвуковой сканер SONEO

Soneo – новый, переносной портативный ультразвуковой сканер, с наиболее передовыми характеристиками, когда-либо применяемыми в этой категории аппаратов. Передовая эргономика, удобный и универсальный интерфейс сканера облегчают работу за аппаратом.

- Высококонтрастный 10 дюймовый монитор

- 48 канала, для получения наивысшего качества изображения

- 2 активных порта для одновременного подключения двух датчиков

- Кино-петля и цифровое архивирование изображений

- Большой выбор мультичастотных датчиков с высокой плотностью элементов (до 128 элементов) и диапазоном частот от 2.0 до 12 МГц

- HPI технология для достижения высокой разрешающей способности изображения

- Превосходный многофункциональный аппарат для акушерства и гинекологии, абдоминальных исследований, кардиологии, урологии, исследования поверхностных структур и педиатрии.

Области применения:

- Акушерство / Гинекология

- Абдоминальные исследования

- Молочная железа

- Поверхностные структуры

- Неонтология

- Эндокринология

- Скелетные мышцы, связки, суставы

- Педиатрия

- Урология

- Кардиология

- Неотложная помощь

- Универсальные исследования

Методы сканирования:

- Электронное микроконвексное сканирование

- Электронное конвексное сканирование

- Электронное линейное сканирование

Режимы визуализации:

- B-режим (2D)

- Два В-изображения на одном экране

- М-режим

- B (2D) + M

Датчики:

- HDMF (мультичастотные с высокой плотностью элементов) датчики

- 2 активных порта для подключения датчиков.

Архитектура системы:

- Цифровой скан-конвертор

- 48 канала

- Для повышения надежности, эффективности и компактности сканера применяется SMT - технология

- Для достижения высокой разрешающей способности изображения на экране монитора применяется HPI - технология.

Клавиатура:

- Алфавитно-цифровая клавиатура с:

подсвечиваемые снизу кнопки и органы управления

трекбол

- Удобная для транспортировки складная клавиатура.

Регулировка изображения:

- Общий регулятор усиления для всех режимов

- Компенсация усиления по глубине (TGC): 7 горизонтальных регуляторов

- Технология улучшения изображения на краях

- Динамический диапазон – 100 дБ

- Регулировка яркости и контрастности изображения

- Увеличения масштаба изображения (6 уровней)

Частота кадров:

- До 35 кадр/сек

Память для хранения изображений:

- Кино-петля на 64 изображения

- Цифровое архивирование на 16 изображений

Экран дисплея:

- 10" монитор с высоким разрешением

- 256 градаций серого

Компоновка экрана:

- Поле идентификации пациента, включающее: название клиники, имя пациента, время и дату, датчик, частоту, значение Zoom, усиление, параметры управления и измерения

- Используемый датчик и его частота

- Поле технических данных со всеми параметрами пациента

- Индикатор ориентации изображения

25 маркеров тела с индикацией плоскости сканирования

- Индикация канала биопсии.

Портативный ультразвуковой сканер SONEO Технические характеристики

Формат изображения:

- Глубина: от 2 до 22 см (зависит от датчика)

- Угол: от 60º до 135º (зависит от датчика)

Обработка сигнала:

- Динамическая апертура

- До 4 зон фокусировки луча, выбираемых пользователем

Управление Изображением:

- Заморозить (стоп-кадр) / Снять заморозку (исследование)

- Влево / Вправо

- Вверх / Вниз

- Видео-инверсия

Измерители:

- Расстояние

- Площадь

- Объем

- Окружность

- Эллипс

- Угол

- Частота сердечных сокращений (ЧСС)

Пакет прикладных программ для Акушерства и Гинекологии:

- Полный пакет вычисления, включая: GS, BPD, CRL, FL, угол бедра, и др.

- Аннотации

Текст:

- Маркеры тела

- Входы и Выходы

Разъемы:

- Совместимость с PAL-D / NTSC

- Видеовход

- Композиционный видеовыход для чёрно-белого видео-принтера

- RS232 порт для передачи данных

Питание:

- Входное напряжение: 90 - 240 Вольт

- Частота: 50 - 60 Гц

- Потребляемая мощность: 60 VA max (без дополнительных устройств)

Стандарты:

- Полностью соответствует все требования стандарта CE MDD

Габариты / Вес:

- Размер: 26 x 31 x 42 cм (В x Ш x Г)

- Вес: 12 кг (без дополнительных устройств).

Портативный ультразвуковой сканер SONEO Датчики

Датчики конвексные:

- C 2-5 S6

Частотный диапазон (МГц): 2.5/3.0/3.5/5.0

Апертура/ Угол: 70º

MAX глубина, мм: 220

Область применения: Абдоминальные исследования органов брюшной и грудной полости, Акушерство/ Гинекология.

- C 2-5 S4

Частотный диапазон (МГц): 2.5/3.0/3.5/5.0

Апертура/ Угол: 80º

MAX глубина, мм: 220

Область применения: Абдоминальные исследования, Акушерство/ Гинекология.

- C 3-7 S7

Частотный диапазон (МГц): 3.5/4.0/5.0/6.5

Апертура/ Угол: 90º

MAX глубина, мм: 140

Область применения: Абдоминальные исследования, Педиатрия.

Датчики линейные:

- L 5-10 S5

Частотный диапазон (МГц): 5.0/6.0/7.5/10.0

Апертура/ Угол: 50 мм

MAX глубина, мм: 90

Область применения: Периферические сосуды, Поверхностные структуры, Педиатрия, Скелетные мышцы, Связки, Суставы, Мягкотканые образования.

- L 3-7 S5

Частотный диапазон (МГц): 3.5/4.0/5.0/6.5

Апертура/ Угол: 50 мм

MAX глубина, мм: 110

Область применения: Поверхностные структуры, Педиатрия, Мягкотканые образования.

- LO 5-12 S1

Частотный диапазон (МГц): 6.0/7.5/10.0/12.0

Апертура/ Угол: 28 мм

MAX глубина, мм: 90

Область применения: Интероперационный.

Датчик эндовагинальный:

- EV 3-7 S1

Частотный диапазон (МГц): 3.5/4.0/5.0/6.5

Апертура/ Угол: 135º

MAX глубина, мм: 120

Область применения: Акушерство и гинекология.

Датчики эндоректальные:

- ER 5-9 S6

Частотный диапазон (МГц): 5.0/6.5/7.5/9.0

Апертура/ Угол: 60 мм

MAX глубина, мм: 110

Область применения: Урология и проктология.

- ER 5-9 SB

Частотный диапазон (МГц): 5.0/6.5/7.5/9.0

Апертура/ Угол: 60 мм

MAX глубина, мм: 110

Область применения: Биплановый для урологии и проктологии.

Датчик микроконвексные:

- MC 2-5 S2

Частотный диапазон (МГц): 2.5/3.0/3.5/5.07

Апертура/ Угол: 110º

MAX глубина, мм: 170

Область применения: Кардиология, Абдоминальные исследования органов брюшной и грудной полости.

- MC 3-7 S1

Частотный диапазон (МГц): 3.5/4.0/5.0/6.5

Апертура/ Угол: 130º

MAX глубина, мм: 120

Область применения: Детская кардиология, Педиатрия, Неонтология, Ангиология, Периферические сосуды.

- MC 3-7 S2

Частотный диапазон (МГц): 3.5/4.0/5.0/6.5

Апертура/ Угол: 110º

MAX глубина, мм: 120

Область применения: Детская кардиология, Педиатрия, Неонтология, Ангиология, Периферические сосуды.

Назначение оборудования — Ультразвуковой сканер SONEO
