Трубогибочный станок БМК-53

Трубогибочный станок БМК-53 предназначен

- Для изготовления медицинской мебели: медицинских кроватей, кушеток, кресел, скамеек, столов, стоек, тележек;

- Для изготовления медицинского оборудования: хирургических столов, стоматологических и гинекологических кресел, инвалидных колясок и кресел, тростей, ходунков, ролаторов, костылей;

- Для изготовления детских городков, мебели, детских колясок,

- Для изготовления спортивных тренажёров, беговых дорожек, спортивных снарядов, спортивного инвентаря.

Трубогибы простые и надежные высокой производительности и точности, для пространственной холодной дорновой и бездорновой гибки труб и профильного проката. Обеспечивают высокое качество гибки и выполнение сложных дизайнерских решений.

Пневматические полуавтоматы, вальцы, ручные трубогибы. Для любого производства найдется подходящая модель.

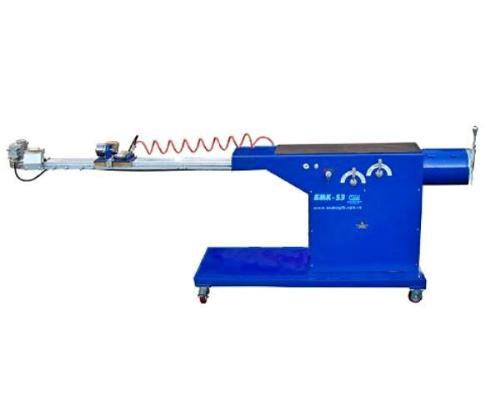

Трубогибочный станок БМК-53 (специальный полуавтомат) предназначен для выполнения высокоточных гибов, любой сложности, с поворотами трубы в пространстве, для труб диаметром до 16 мм, с одним радиусом гиба.

Станок программируется по углу гиба, повороту трубы в пространстве и линейному выдвижению до очередного гиба.

Гибка в трех координатах, отсутствие мертвых зон и высокая надежность станка делают его незаменимым при производстве сложных трубопроводов в машиностроении, авиастроении и других отраслях промышленности.

Трубогибочный станок БМК - 53 Технические характеристики

1. Максимальный наружный диаметр изгибаемой трубы (D),

мм 16

2. Осевой радиус гиба трубы, мм min 27

max 80

3. Угол гиба, град. 0 - 180

4. Точность угла гиба трубы, град. 0,5

поворота трубы в пространстве, град. 2,5

линейного выдвижения трубы до очередного гиба, мм 0,5

5. Повторяемость деталей при их изготовлении, % 99

6. Время одного гиба, сек. 10 - 15

7. Объем механической памяти углов гиба трубы, кол-во фиксаторов 6

углов поворота трубы в пространстве, кол-во фиксаторов до 12

линейных выдвижений трубы до очередного гиба, кол-во фиксаторов 5

8. Производительность при работе с заготовкой, гибов/ в час до 200

9. Энергопитание - сжатый воздух, кг/ см2 4 - 8

10. Габаритные размеры длина , мм 3000

высота, мм 1000

ширина, мм 500

масса, не более, кг 100

11. Режим работы элементов машины: зажим трубы при гибе автоматический

гиб трубы автоматический

смена углов гиба револьверным переключателем

12. Срок поставки, недель 12

13. Базовая комплектация - трубогибочная машина 1 к-т

- комплект оснастки на один типоразмер труб (гибочный ролик, зажим, скользящий башмак) для гиба труб методом наматывания 1 к-т

+ паспорт -

+ курс обучения двух специалистов -
