Аппарат ИВЛ T-BIRD

Аппарат ИВЛ T-BIRD.

CAREFUSION (VIASYS HEALTHCARE, INC) (USA)

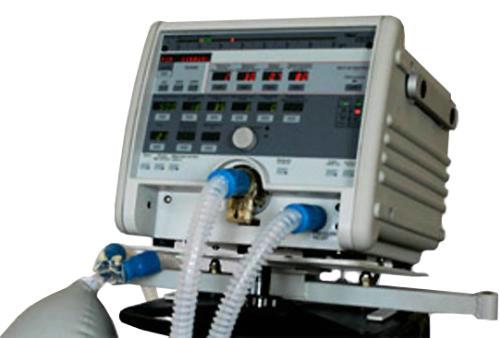

Аппарат ИВЛ T-BIRD

Аппарат ИВЛ T-BIRD

Аппарат ИВЛ T-BIRD с турбинной технологией формирования дыхательного потока/

Современный аппарат искусственной вентиляции легких для ежедневного применения у взрослых пациентов и детей. Аппарат используется без компрессора сжатого воздуха.

- компактный дыхательный модуль;

- передвижная подставка с держателем контура;

- встроенный аккумулятор;

- возможность комплектации увлажнителем;

- потоковый триггер;

- информативная цифровая индикация параметров;

- регулировка настроек параметров тревоги;

- автоматический кислородно-воздушный смеситель.

Режимы вентиляции:

- CMV и VAPS;

- SIMV/ VC;

- SIMV/ PC;

- PS;

- CPAP;

- PEEP.


Аппарат ИВЛ T-BIRD Технические характеристики

- Дыхательный объем от 50 до 2000 мл.

- Частота дыхания от 2 до 80 вдохов в минуту

- Поток дыхательной смеси от 10 до 140 л в мин.

- Чувствительность от 1 до 8 л в мин.

- Уровень PEEP/ CPAP от 0 до 30 см. Н2О

- Поддержка давлением 1-60 см. Н2О

- Подаваемое давление от 20 до 130 см. Н2О

- Дополнительный вдох 1 на 100 вдохов или на 7 мин. В размере 1,5 от установленного дыхательного объема

- Процентное содержание 02 21-100 %

- Подача 100 % 02 3 мин.
