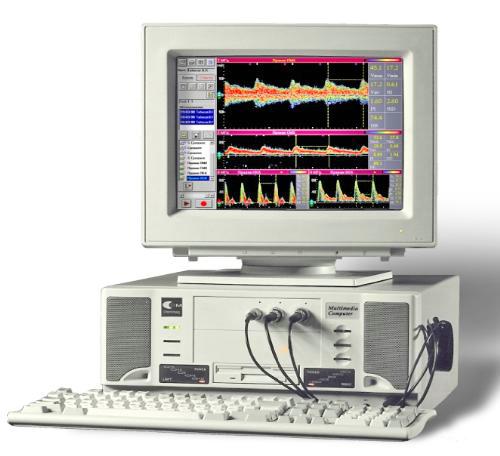

Траскраниальный допплерограф СОНОМЕД-300M

Траскраниальный допплерограф СОНОМЕД-300M

Линейка ТК допплеров(допплеровских анализаторов скорости кровотока) «Сономед-300М» объединяет две различные модификации транскраниальных «карандашных» допплеров: классические «слепые» допплеры и цифровые многоглубинные допплеры с М-окном.

Новая цифровая технология

Принципиально новым в цифровой технологии является предоставление информации о реальной(точной) глубине залегания сосуда в отличие от классического допплера, где лоцирование осуществляется «вслепую» - на основании данных о нормативных глубинах залегания сосудов.

В новой технологии ТК зондирования допплеровский сигнал формируется со всех глубин вдоль УЗ луча. Полученные данные отображаются в М-окне (аналог М-ЦДК режима для УЗ сканеров) и точно указывают место расположения сосудов.

Наличие информации со всех глубин позволяет одновременно отображать кровоток нескольких сосудов, расположенных на разной глубине, а просмотр сигнала с разных глубин возможен даже для сохраненных в БД результатов. Хорошая селективность по глубине Сономед-300М позволяет точно отображать в М-окне несколько близко расположенных сосудов или ветвей одного из них.

Траскраниальный допплерограф СОНОМЕД-300M Технические характеристики

Допплеровский модуль

Набор датчиков: 2, 4, 8 МГц

Интенсивность излучения: 2 МГц не более 1.0 мВт/мм2

Планировка

Режимы

4/8 МГц не более 0.4 мВт/мм2

до 10 окон на экране

D, M+D, M+D+D, 2(M+D), M+D+T, 2(M+D+T)

М-режим

Тип окрашивания

Количество глубин

Диапазон зондирования

Объем зондирования

Палитры

D-режим

CF(цветовое картирование)/PD(энергетический допплер)

более 150 глубин вдоль луча (многоглубинность)

30-150 мм

2-20 мм (с шагом 1 мм)

3 варианта

Диапазон измерений 10-20 кГц (программируемый)

Фильтр ФВЧ 0, 100, 200, 400 Гц

Скорость развертки

Измерения

Автоматический расчет индексов

Автоматический расчет значений кровотока

Отрисовка огибающих спектра и установки маркеров в реальном времени

Компьютер

Операционная система 4 значения

AI, RI, PI, SDI, HR

Vs, Vd, Vave
