Стоматологический компьютерный томограф PAX REVE

Стоматологический компьютерный томограф PAX REVE.

VATECH (KOREA)

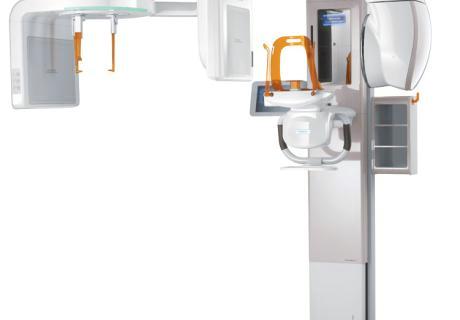

Стоматологический компьютерный томограф PAX REVE

Стоматологический компьютерный томограф PAX REVE

Стоматологический компьютерный томограф PAX REVE - предназначен для получения рентгенограмм зубных рядов и отделов челюстно-лицевой области трех типах:

1.ортопантомограмма (панорамная рентгенограмма),

2.телерентгенограмма (цефалометрическая рентгенограмма),

3.трехмерная рентгенограмма (томограмма) — методом трехмерной реконструкции, с последующим получением серии снимков исследуемой анатомии в любой проекции.Данный аппарат использует технологию сканирования с конусной диаграммой направленности рентгеновских лучей (конусно-лучевая технология).

Исследуемая область в панорамном режиме составляет 148 х 300мм, в цефалометрическом — 264 х 325мм. В режиме трехмерной съемки, аппарат исследует анатомический объем в форме цилиндра с максимальным размером 150 х 150 мм (диаметр х высота).

При панорамной съемке сканирование происходит за один оборот источника рентгеновских лучей вокруг головы пациента – 13,5сек.

При цефалометрической съемке, исследование происходит методом разовой, кратковременной экспозиции пациента на фоне плоской панели сенсора – время исследования составляет от 0,4 до 1,0 сек. Томографическая съемка происходит за один оборот источника рентгеновских лучей вокруг головы пациента — 15сек (24 сек. в режиме высокого разрешения).

Рентгеновский источник, панорамный и томографический детекторы изображений (сенсоры) интегрированы в П-образный вращающийся модуль. Детектор для цефалометрической съемки один. Панорамный и томографический детекторы расположены с двух сторон общего держателя, в зависимости от необходимости он автоматически переворачивается в необходимое положение. Подбородник имеет моторизированный привод для точного позиционирования пациента.

Данный панорамный рентген оборудован высокоточной автоматической системой контроля экспозиции. В управляющей программы захвата изображения, ведены предварительные установки для быстрого задания рабочих режимов (мужчина / женщина / ребенок). В случае, если необходимы режимы не предусмотренные заранее, возможно вручную изменять рабочее напряжение и ток.


Стоматологический компьютерный томограф PAX REVE

Тип съемки

- Панорамная

- Цефалометрическая

- Диапазон изменения рабочего напряжения 40-90 кВ с шагом 1кВ

- Диапазон изменения рабочего тока 0-10,0мА с шагом 1мА

- Томографическая

- Диапазон изменения рабочего напряжения 50-90 кВ с шагом 1кВ

- Диапазон изменения рабочего тока 0-10,0мА с шагом 0,1мАРазмеры (с учетом движущихся механизмов) составляет:

- без цефалостата

- Высота 2330 мм

- Ширина 1430 мм

- Глубина 1570 мм

- Вес 210 кг

- с цефалостатом

- Высота 2330 мм

- Ширина 2055 мм

- Глубина 1570 мм

- Вес 250 кг

Характеристики сети питания:

- номинальное напряжение сети 230 В (±10%),

- номинальная частота сети 50/60 Гц (±1%),

- максимальная потребляемая мощность 1,3 кВт (2кВА).Радиологические параметры источника излучения:

- номинальное напряжение рентгеновской трубки 40-90 кВ,

- диапазон анодного тока 2,0-10,0мА,

- фокальное пятно 0,5 мм,

- фильтрация рентгеновского излучателя 2,8 мм Al

Время полной реконструкции после захвата томографического изображения зависит от:

- выбранного разрешения работы (размер вокселя),

- размера иследуемого объема,

- наличия металла у пациента (функция включается оператором для улучшения качества обработки изображения – не влияет на время экспозиции),

- вычислительной мощности используемого компьютера

- Размер иследуемого объема / Время первичной реконструкции

- 50х50 мм (при вокселе 0.2х0.2х0.2мм) / 13 сек.

- 50х50 мм (при вокселе 0.3х0.3х0.3мм) / 11 сек.

- 140х120 мм (при вокселе 0.23х0.23х0.23мм) / 42 сек.

- 140х120 мм (при вокселе 0.4х0.4х0.4мм) / 15 сек.Примечание: показанное время реконструкции в секундах и сильно зависит от вычислительной мощности используемого компьютера. В будущей работе возможно совершенствование компьютера для уменьшении времени реконструкции.

- Указанное время действительно при использования системного блока входящего в комплектацию аппарата, функция подавления отсвечевания металла выключена, разрешение “normal”.

- Вторичная реконструкция обработанного (сохраненного в базе данных компьютера) изображения составляет около 10-20сек.

- При томографической съемке возможно ручное изменение размера вокселя (доступные размеры работы от 0,08мм до 0,4мм).

Параметры детекторов (сенсоров):

- Тип детектора (сенсора) / Технология / Размер детектора / уровень чувствительности (градация серого) /Размер пикселя

- панорамный: CMOS 48х6 мм 14 бит (16 384) 100µм

- цефалометрический: a-SI TFT FPD 264 х 325мм 14 бит (16 384) 127µм

- томографический: CMOS FPD 150х150 мм 13 бит (8 192) 200µмПациент позиционируется в положении стоя (возможно и сидя), подбородок неподвижно фиксируется, для рук пациента есть упор. Для правильного позиционирования пациента используется камера для видеонаблюдения и система с тремя лазерными лучами:

- вертикальный – по оси головы пациента (средне сагиттальный),

- горизонтальный – по середине исследуемой области (параллельно линии Франкфурт)

- боковойВ зависимости от физиологии пациента, возможно перемещение подбородника по горизонтали и вертикали с помощи моторизированных приводов.

- Управление панорамного рентгена производится с помощи программного обеспечения, сенсорного экрана и выносного пульта управления. Имеется система для звукового общения между пациентом и оператором. При запуске вся система автоматически самотестируется.

- В комплекте поставки входит пакет программ для калибровки детектора, программного управления сканированием пациента с отображением радиологических параметров, аварийного прерывания процесса сканирование оператором, аварийного прерывания процесса сканирование пациентом, автоматической блокировки сканирующего устройства при возникновении неисправности.

- При томографической съемке толщина среза (0,1 – 30 мм) определяется программно при просмотре.

- Программное обеспечение позволяет наблюдать:

- панорамный и цефалометрический вид пациента, аналогичный пленочным фотографиям,

- 3D реконструкции,

- мультипланарный вид (в трех проекциях, плюс общий трехмерный вид),

- аксиальные срезы,

- послойные срезы,

- панорамные срезы,

- реконструкция мягких тканей,

- анализа структуры кости,

- измерения расстояний, углов и плотности тканей,

- запись снятого трехмерного изображения на компакт диск (вместе с программой для просмотра на постороннем компьютере),

- прорисовка мандибулярного канала,

- симуляция вставки импланта на трехмерном изображенииТакже программное обеспечение имеет следующие возможности:

- Поддержка базы данных пациентов с информацией: номер карты, номер карты ОМС, имя, фамилия, пол, год рождения, домашний и рабочий адрес, домашний и мобильный телефоны, ел. почта и описание лечения, фотография пациента.

- Поиск в базе данных пациентов по заданным критериям.

- Возможность быстро найти все фотографии пациента.

- обширная библиотека имплантов, ведущих мировых производителей (с возможностью добавления новых моделей),

- возможность изменять параметры изображения (яркость, контрастность и др.) экспорт любых изображений в графические файлы,создания отчетов,

- возможность печати необходимых видов исследуемой области,

- основное программное обеспечение на русском языке.
