Конфокальная система NIKON A1R-A1

Конфокальная система NIKON A1R-A1.

NIKON (JAPAN)
Конфокальная система NIKON A1R-A1

Конфокальная система NIKON A1R-A1

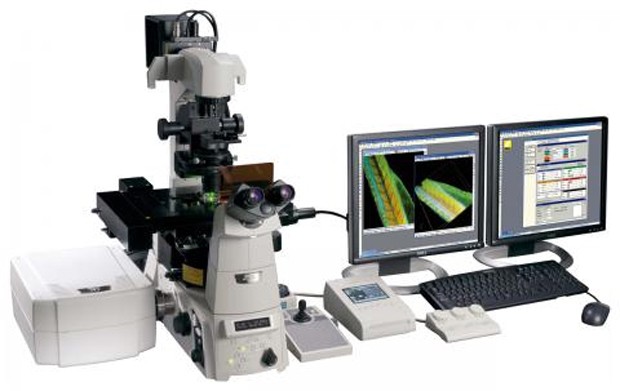

Конфокальная система NIKON A1R-A1 - это новая, полностью автоматизированная конфокальная система формирования микроизображений компании Nikon, создающая высококачественные конфокальные изображения клеточных и молекулярных процессов с высокой скоростью и великолепной чувствительностью.

Идеальная система для широкого диапазона применений, модель A1 вобрала в себя самые новейшие оптические и электронные технологии, что обеспечило невиданное ранее качество и универсальность.

Функциональные особенности:

- Обзор

Новые технологии, применяемые в серии конфокальных микроскопов A1 компании Nikon, поднимают конфокальную микроскопию на непревзойденные уровни качества и универсальности. Предлагаются две модели микроскопа – полностью автоматизированный микроскоп A1 и специализированный A1R.

В модели A1 используются обычные парные гальванометры, создающие изображения с высоким разрешением (до 4096 x 4096 пикселей), в то время как A1R оснащен уникальной гибридной системой сканирования (30 кадров в секунду, 512 x 512 пикселей).

Система позволяет осуществлять сверхбыструю регистрацию изображений с непревзойденным качеством. Более того, благодаря использованию гибридного сканера, возможна одновременная фотоактивация и регистрация изображений, что крайне важно для наблюдения динамичных процессов и взаимодействия клеточных структур.

-

- Уникальная гибридная технология сканирования

Сверхбыстрая регистрация изображений с частотой 230 кадров в секунду.

Модель A1R оснащается сканером с резонансной частотой 7.8 кГц, который позволяет выполнять высокоскоростную регистрацию изображений со скоростью 230 кадров в секунду (512 x 64 пикселей). Более того, поле зрения сканируемой области почти в 5 раз больше, чем у нерезонансного сканера. Метод генерации тактовых импульсов, разработанный компанией Nikon, обеспечивает высокое качество создаваемых изображений даже при самой высокой скорости. Оптоволоконная система передачи данных обеспечивает передачу с максимальной скоростью 4Гбит/сек.

- Высокоскоростная регистрация изображений при фотоактивации

Благодаря тому, что в одном модуле установлены как нерезонансный, так и резонансный сканеры, фотоактивация и документирование флуоресцентных изображений осуществляется одновременно, без использования для фотоактивации отдельного лазерного модуля.

С помощью резонансного сканера, способного фиксировать изображения с высокой скоростью, стала возможной регистрация быстрых изменений после фотоактивации.

- Как работает гибридная технология

- Уникальный гибридный сканер компании Nikon позволяет использовать два гальванических сканера (нерезонансный и резонансный) с высокоскоростным гипер-селектором, как совместно, так по отдельности.

- Улучшенная регистрация и создание спектральных изображений

Быстрая регистрация спектральных изображений по 32 каналам

Стала возможной ускоренная регистрация спектральных изображений со скоростью 16 кадров в секунду (512 x 64 пикселя).

- Спектральное разделение сигналов в реальном времени

Процесс разделения сигналов флуоресценции при регистрации изображений занимает менее одной секунды.

Флуоресцентный реагент: anti-tubulin/Alexa488 (microtubule), Histone H2B-GFP (chromosome)

Specimen courtesy of: Dr. Tokuko Haraguchi, Kobe Advanced ICT Research Center, NICT

Анти-тубулин/Алекса488 (хромосомная микротрубочка), Гистон Н2В-GFP (хромосома)

Фото предоставлены д-ром Токуко Харагучи, Центр передовых исследований Kobe, NICT

- Высокое качество изображений за счет более эффективного детектирования света

Благодаря схеме расположения дихроичных зеркал в сканирующей головке, основанной на методе малого угла падения луча, обеспечивается 98% светопропускания и 30% увеличения эффективности флуоресцентного излучения.

Это позволяет получать более яркие изображения и снизить интенсивность лазерного облучения, сводя тем самым к минимуму повреждение живых клеток.

Модуль VAAS с точечным отверстием для получения ярких и четких изображений

Компания Nikon ввела еще одно новшество в области конфокальной микроскопии, назвав его VAAS (Виртуальная система с изменяемой апертурой, опция), которая устраняет паразитные засветки, сохраняя при этом яркость изображения.

За счет деконволюции света, проходящего через точечное отверстие и света, не проходящего через него, становится возможной регистрация ярких изображений с минимальными засветками. После регистрации изображения также возможно проведение дифференциального послойного анализа (толщины слоев).

- Специальное программное обеспечение NIS-Elements C1 обладает гибкостью и простотой в использовании

Для проведения разнообразных конфокальных исследований, Nikon предлагает простое в использовании программное обеспечение, разработанное на основе передового программного комплекса NIS-Elements.


Конфокальная система NIKON A1R-A1 Технические характеристики

Порт входа/выхода

Входной порт лазера: 3 (FC x2, прямой x1) Порт выхода сигнала: 4 (SMA x2, FC x1, VAAS x1)

Лазер

Длина волны и мощность

405LD: макс. 38МВт Multi-Ar: 457/488/514 макс. 65МВт, 488DPSS: макс. 75МВт, 561DPSS: макс. 25МВт, 543HeNe: макс. 1МВт, 638LD: макс. 10МВт 440LD: макс. 15МВт (поставляется отдельно)

Модуляция

Метод: Акустооптический модулятор или управление током выборки Регулировка мощности излучения для каждой длины волны, обратная маска, управление длительностью экспонирования заданной области (ROI).

Лазерный модуль:

Стандартный: лазерный модуль LU4

Дополнительный: 3-лазерный модуль C-LU3EX EX

Стандартный флуоресцентный приемник

Длина волны 485–650нм

Фотоприемник 4 ФЭУ

Светофильтр

6 наиболее часто используемых светофильтров могут устанавливаться на каждый из трех маховиков

Рекомендуемые значения длин волн: 450/50, 482/35, 525/25, 595/50, 700/75, 540/30, 515/30, 585/65

Диаскопический приемник

Длина волны 440–700нм

Фотоприемник Фотоэлектронный умножитель

Сканирующая головка

Сканирование

Диапазон сканирования: квадрат вписанный в круг

Стандартный режим регистрации изображения

Сканер: нерезонансный сканер x2

Размер пикселя: макс. 4096 x 4096 пикселей

Скорость сканирования: 4 кадр/сек (512 x 512 пикселей)

Трансфокатор: Плавная регулировка увеличения от 1х до 1000x

Режим сканирования: Вращение X-Y, XY, свободная строка, строка Z

Ускоренная регистрация изображений

Сканер: резонансный сканер (ось X, резонансная частота 7.8кГц), нерезонансный сканер (ось Y). Размер изображения: макс. 512 x 512 пикселей

Скорость сканирования: 30 кадр/сек (512 x 512 пикселей) до 230 кадров в сек. (512 x 64 пикселей), 15,600 строк/сек. (линейная скорость)

Трансфокатор: 7-ступенчатый (1x, 1.5x, 2x, 3x, 4x, 6x, 8x)

Режим сканирования: По осям X-Y, линейный

Метод получения изображения: Стандартный режим регистрации изображения,

Высокоскоростная регистрация изображения, одновременная фотоактивация и регистрация изображений

Дихроичное зеркало

Метод малого угла падения луча.

Положение: 8

Стандартный светофильтр: 405/488, 405/488/561, 405/488/561/638, 405/488/543/638, 457/514,

Точечное отверстие 12-256 мкм, изменяемое (1-я плоскость изображения)

Спектральный приемник

Количество каналов 32 канала

Скорость регистрации спектральных изображений

4 кадр/сек. (256 x 256 пикселей), 1000 линий в сек.

Максимальная длина волны и разрешение

80нм (2.5нм), 192нм (6нм), 320нм (10нм)

Регулировка длины волны с шагом 0.25нм

Разделение сигнала Быстрое разделение, Точное разделение

Шаг по оси Z 0.025мкм

Совместимость с микроскопами:

ECLIPSE Ti-E инвертированный микроскоп,

ECLIPSE TE2000-E инвертированный микроскоп,

ECLIPSE 90i прямой микроскоп,

ECLIPSE FN1 микроскоп с фиксированным столиком

Дополнительное оборудование

Моторизированный предметный столик XY, столик с ускоренным перемещением по оси Z, VAAS, CLEM

Программное обеспечение

Вывод/генерация изображения

2D анализ, 3D объемная визуализация/ортогональ, 4D анализ, спектральное разделение сигналов

Формат изображений

JP2, JPG, TIFF, BMP, GIF, PNG, ND2, JFF, JTF, AVI, ICS/IDS

Методы исследования

FRAP, FLIP, FRET, фотоактивация, регистрация трехмерных изображений в заданный промежуток времени, многоточечное документирование изображений в заданный промежуток времени, солокализация

Управляющий компьютер

Операционная Система

Microsoft Windows® XP 32bit SP (Английская версия)

CPU

Intel Xeon 5160 (3GГц/1333Мгц/dual core) или выше

Память 4Гб или более

Жесткий диск SAS (15,000об/мин.), 160Гб или более x2, конфигурация RAID 0

Передача данных Выделенный канал передачи данных I/F

Монитор Разрешение 1600 x 1200 или выше, рекомендуется конфигурация с 2 ЖК мониторами

Условия установки

Температура от 5 до 35ºC, Относительная влажность 65% или менее (без образования конденсата)

Источник питания

Устройство контроля

Входное напряжение: 100–240 В ACЮ 10% 50–60Гц

Номинальный ток: 5A @100VAC

Защита от перегрузок: основной предохранитель 15A

Блок питания для 4-лазерного модуля LU-LR

Источник питания для Ar-лазера и схема управления: 100VAC, 15A/115VAC, 15A/230VAC, 7.5A, 50/60Гц (предохранитель 15A)

Источник питания для лазера, кроме Ar-лазера: 100VAC, 3A/115VAC,

3A/230VAC, 1.5A, 50/60Гц (предохранитель 5A).
