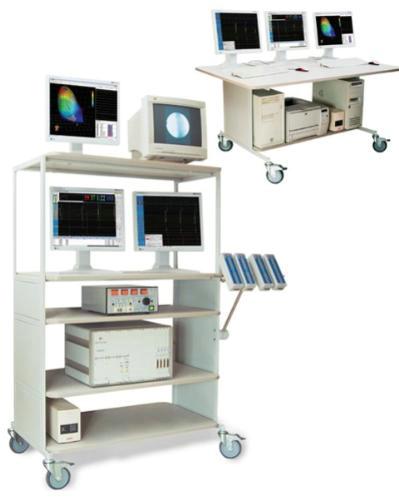

Система электрофизиологическая ЭЛКАРТ II НАВИГАТОР

Универсальная система ЭЛКАРТ для проведения электрофизиологического исследования и аблации.

За 10 лет производства и эксплуатации ЭЛКАРТ зарекомендовал себя надежной и универсальной системой, выполненной на уровне мировых стандартов.

СОСТАВ СИСТЕМЫ:

- Блок биоусилителей,

- Интегрированный электрокардиостимулятор,

- Модуль инвазивного давления,

- Радиочастотный генератор,

- ЭЛКАРТ НАВИГАТОР.

- БЛОК БИОУСИЛИТЕЛЕЙ.

Модуль регистрации системы ЭЛКАРТ II позволяет высококачественно регистрировать сигналы 12 стандартных отведений поверхностной ЭКГ и до 192 каналов внутрисердечных электрограмм в том числе с аблационного электрода во время РЧ воздействия.

- ИНТЕГРИРОВАННЫЙ ЭЛЕКТРОКАРДИОСТИМУЛЯТОР.

Контролируется единой управляющей программой комплекса. Электронная коммутация выхода на любую пару контактов электрода или на внешний выход. Возможность создания до четырёх «виртуальных» стимуляторов. Для каждого стимулятора сохраняются режим, параметры стимуляции и контакты электрода, к которым он подключен. В процессе работы возможно оперативное переключение между стимуляторами. Имеется возможность подключения к электронному коммутатору внешнего стимулятора. Режимы стимуляции:

постоянная асинхронная с частотой 0-2000 имп/мин,

R-запрещающая стимуляция (деманд),

учащающая ( до 2000 имп/мин;),

урежающая,

программируемая на базовом ритме (1-3 экстрастимула с задержкой 10-999мс),

программируемая на спонтанном ритме (1-3 экстрастимула с задержкой 10-999мс).

- УНИВЕРСАЛЬНЫЙ РЧ ГЕНЕРАТОР.

Универсальный радиочастотный генератор ЭЛЕКТРОПУЛЬС РЧ-100ТИ, входящий в систему ЭЛКАРТ II, совместим с большинством электродов как с термистером, так и с термопарой, различных производителей. Генератор контролируется единой управляющей программой комплекса с выводом всех параметров на экран системы.

Мощность генератора - 100Вт.

Режимы работы РЧ генератора:

Автоматическое поддержание установленной температуры активного электрода.

Автоматическое поддержание установленной выходной мощности.

Ручное управление выходной мощностью.

- ЭЛКАРТ НАВИГАТОР

ЭЛКАРТ НАВИГАТОР - новый мощный инструмент, призванный улучшить возможности диагностики и картирования аритмий различного генеза.

Основные возможности блока визуализации НАВИГАТОР:

Определение точного местоположения электродов в реальном времени при ЭФИ и РЧ аблации.

Трехмерное электроанатомическое отображение полостей сердца.

Визуализация распространения автоволновых процессов в миокарде.

Снижение рентгеновской нагрузки.

Использование любых электродов.

ПРОСТОТА В УПРАВЛЕНИИ.

Несмотря на радикальное расширение возможностей систему ЭЛКАРТ II НАВИГАТОР по прежнему отличает простота в управлении.

Контроль всех компонентов системы осуществляется с помощью единой компьютерной программы. Дружественный, легко настраиваемый графический интерфейс пользователя позволяет быстро получать необходимые данные и конфигурировать комплекс в процессе исследования.

Гибкая автоматизация процесса исследования и лечения: непрерывная запись в течение всего исследования с расстановкой меток событий (стимуляция, аблация, возникновение аритмий); создание меток пользователя; автоматическая корректировка параметров стимуляции, индикация аварийных ситуаций и автоматическое принятие мер по их устранению.

Полнота вывода информации на мониторы системы позволяет выполнять анализ ЭКГ и внутрисердечных электрограмм в реальном времени одновременно с отображением новых данных. При необходимости - печать любых эпизодов исследования.

Расширенная поддержка базы данных проведенных исследований с дополнительными уровнями иерархии, гибкими средствами поиска, редактирования и архивирования информации на CD, DVD или магнитооптических дисках.

Система электрофизиологическая ЭЛКАРТ II НАВИГАТОР Технические характеристики

- Напряжение питания (220 ± 22) В, частота (50 ± 0,5) Гц

- Диапазон входных напряжений U, мB в пределах от 0.03 до 5

- Чувствительность S, cм /мВ для ЭКГ- 0.5, 1, 2, 4

для ЭГ - 0.5, 1, 2, 4, 8, 16, 32

- Коэффициент ослабления синфазных сигналов, Кс не менее 100 дБ

- Скорость вывода, мм/с 25, 50, 100, 200, 400

- Частота дискретизации, Гц более 1000

- Разрядность АЦП, бит 16

Характеристики встроенного кардиостимулятора:

- Режимы стимуляции: постоянная асинхронная с частотой 0-2000 имп/мин; R-стимиуляция (деманд) учащающая ( до 2000 имп/мин;); урежающая программируемая на базовом ритме (1-3 экстрастимула с задержкой 10-999мс);

программируемая на спонтанном ритме (1-3 экстрастимула с задержкой 10-999мс);

- Амплитуда стимулирующего импульса А 0-20 мА

- Длительность стимулирующего импульса Т 0,5-4 мс

Характеристики РЧ генератора ЭЛЕКТРОПУЛЬС РЧ-100ТЦ:

- Частота выходного синусоидального напряжения 440 ± 11 кГц

- Диапазон нагрузок от 70 Ом до 130 Ом

- Значение величины выходной мощности регулируется плавно от 0 до 100 Вт

- Режимы работы аппарата:

режим ручного управления выходной мощностью; режим автоматического поддержания установленной температуры активного электрода; режим автоматического поддержания установленной выходной мощности.
