Ультразвуковой сканер FUKUDA UF-750XT FFsonic

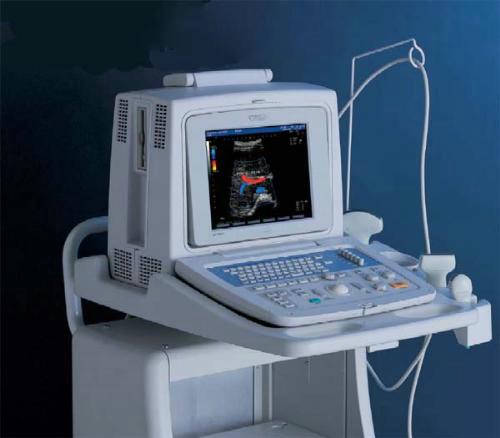

Ультразвуковой сканер FUKUDA UF-750XT

UF-750XT – ультразвуковой диагностический сканер нового поколения, позволяющий проводить конвексное и линейное сканирование с доплеровским исследованием и цветным картированием. Сканер предназначен для функциональной диагностики в области акушерства, гинекологии, обследования органов абдоминальной области поверхностных структур, молочной и щитовидной желез, а также кардио-сосудистых исследований.

Сканер Fukuda UF-750XT имеет следующие режимы отображения: В; В/В; В/М; PWD; CFM.

Укомплектован полным набором широкополосных многочастотных датчиков электронного сканирования. Причем основные датчики (конвексный и микроконвексный) могут работать в режиме тканевой гармоники. Все датчики имеют биопсийные насадки.

Оптимальные соотношения аппаратурных и программных решений, а также применение высокоскоростной цифровой ХТ-технологии фильтрации и обработки сигнала (включая формирование луча) позволило создать портативный сканер с функциями стационарного аппарата. В частности автофокусировка при передаче и динамическая фокусировка при приеме обеспечивают высокую разрешающую способность и одинаковое качество изображения как в ближней так так и в дальних зонах обследования.

Высокое качество изображения обеспечивает цветной жидкокристаллический дисплей с размером экрана 26.5 см, выполненный по TFT технологии. Функции мощного энергетического доплера и цветного картирования позволяют производить исследования слабых и малоскоростных кровотоков.

Программное обеспечение сканера позволяет автомотически и вручную управлять режимами и параметрами отображения, проводить соответствующие акушерские и кардиососудистые измерения. Сканер UF-750XT имеет расширенное функциональное меню и меню измерений с эргономичной панелью управления.

Память на магнитооптическом диске и встроенная память обеспечивают режим кинопетли (535 кадров) и режим архивирования данных измерений (при использовании МО диска 640 Мбайт до 6000 изображений).

Оснащение сканера несколькими интерфейсами (вход-выход) дает возможность записи изображений на черно-белом и цветном видеопринтерах, видеомагнитофоне, подключение сканера к медицинским видеосистемам и компьютерным системам связи (Dicom, Ethernet).

Функции сканера могут расширены подключением дополнительных блоков:

UF-750XT-BIU (Блок биологических сигналов-ЭКГ) и UF-750XTPSU (Блок подключения 2 датчиков).

Сканер являясь портативным, простым в эксплуатации и одновременно многофункциональным, может быть использован в различных медицинских учреждениях, а также на выезде.

Конвексный датчик FUT-CD602-5A - 2,5/3,5/5,0 МГц 60R FUT-PAD60A- биопс. насадка для акуш. / гинекология

Конвексный датчик FUT-CD505-8А - 5,0/6,5/8,0 МГц 50R FUT-PAD50А - биопс. насадка для Абдом.Обл, Педиатрия

Микроконвексный датчик FUT-CD152-5А-2,5/3,5/5,0 Мгц 15R FUT-PAD15А - биопс. насадка для Кардиология

Микроконвексный датчик FUT-CD105-8А-5,0/6,5/8,0 Мгц 60R FUT-PAD10А биопс. насадка Кардиология,Педиатрия

Линейный датчик FUT-LD386-9А

6,0/7,5/9,0 Мгц 38мм FUT-PAD38А биопс. насадка Поверх.органы, сосуды

Трансвагинальный датчик FUT-TVD114-7A

5,0/6,0/7,0 МГц 11R FUT-PVG11A биопс. насадка Акушерство, Гинекол

Спецификация:

Методы сканирования Конвексный / Микроконвексный / Линейный

Режимы отображения В; В/В; В/М; PWD; B/PWD; CFM цветное картирование

(скорость, энергетический, двунаправленный энергетический)

В-режим Метод фокусировки При передаче макс. 3 зоны фокусировки При приеме макс. 16 точек динамич. фокус.

Частоты 3 частоты по выбору

Диапазон обследуемых глубин от 2 до 34 см с шагом 1 см. Управление режимами отображения: поворот вверх-вниз по горизонтальной оси; Влево-вправо по вертикальной оси; поворот на угол до 90 (конвексный датчик)

М-режим Вид отображения Скорость протяжки Протяжка полосы

4 ступени

PWD-режим Вид отображения Скорость протяжки Частота импульсов Протяжка полосы

4 ступени

1-16 кГц (автоматическая установка)

CFM-режим Скоростной режим, Режим изменения скорости, Режим энергетического доплера

Режим двухнаправленного энергетического доплера, Режим энергоскоростной

Регулировка параметров изображения Усиление

Регулировка чувствительности по глубине

Динамический диапазон Корреляция кадров

Последующая обработка Цветовая шкала 60-100 дБ плавно регулируемое 6 ступеней ползунковых регуляторов

30-90 дБ с шагом 5 дБ

8 ступеней

8 ступеней

4 типа

Кинопетля Для В-режима Максимально 535 кадров

Просмотр Для М, PWD-режимов 4 страницы

Биолог. сигнал ЭКГ (дополнительная функция)

Измерения и расчеты Базовые

Кардиологические

Акушерство и гинекол. Доплеровский режим Расстояние, площадь, периметр, объем

Объем, скорость, частота сердечных сокращений, Функции левого желудочка Срок беременности, ожидаемый день рождения, вес плода

Кровоток левого желудочка LV-in flow ; Показатель пульсации “PI”, Площадь аортального клапана “AVA”, Кардиовыход “CO”, “Tei”- index

Монитор Цветной жидкокристаллический TFT дисплей с размером экрана 10,4 дюйма (26,5 см), (разрешение 800х600 точек, “SVGA”.

Архивир. изобр. Магнитно-оптический диск типа (JPEG/BMP) 3,5 дюйма (6000 кадров)

Вых. ч/б изобр Один BNC разъем для внешнего видеопринтера и системе NTSC или PAL

Вых. цв. изобр. Один соединитель S-видео для внешнего цветного видеопринтера или видеозапис.

Серийный порт Два USB (USB 1.1) порта

Сетевая связь В “Ethernet” (10BASE-T / 100BASE-TX)

Питание Переменный ток 100-240В 10%, 50/60 Гц

Энергопотр. Приблизительно 120 Вт.

Габариты Ширина / Глубина / Высота 380х222х370

Масса Приблизительно 13 кг.
