Многофункциональная система прямой цифровой рентгенографии ddR MULTI

Многофункциональная система прямой цифровой рентгенографии ddR MULTI

Установка для проведения многоцелевых рентгенографических обследований пациентов в стоячем, сидячем и лежачем положениях.

Cистема ddR Multi™ обеспечивает проведение прямого цифрового рентгенографического обследования пациентов в стоячем, сидячем и лежачем положениях. В системе применяется запатентованная компанией Swissray технология прямого цифрового детектирования, которая преобразует лучи рентгеновского излучения в цифровое изображение без промежуточных этапов, таких как обработка пленки или фосфорных пластин. Благодаря применению рабочей станции SwissVision® обеспечивается получение снимков превосходного с точки зрения диагностики качества в течение нескольких секунд после проведения рентгенографического обследования.

Благодаря своей многофункциональности система ddR Multi™ является установкой для универсального рентгенографического обследования, которая исключает необходимость применения отдельных систем для томографии черепа и грудной клетки. Универсальность системы ddR Multi™ позволяет объединить кабинеты общей рентгенографии с кабинетами специальной рентгенографии.

Посредством системы ddR Multi™, рентгенографические исследования могут быть выполнены с такой эффективностью, которая до настоящего времени являлась недостижимой. Необходимость обработки, проявления и хранения кассет, пленок, химических материалов или пластин с компьютерными снимками полностью отпадает. Общие расходы (ТСО) на систему ddR Multi™ значительно ниже, чем на любую традиционную или компьютерную рентгенографическу систему. Это позволяет окупить инвестиции в течение короткого промежутка времени. В огромной степени возрастающая эффективность благодаря применению системы ddR Multi™-System обеспечивает рост производительности и доходов и улучшает обслуживание пациентов.

Интегрированная рабочая станция SwissVision® обеспечивает выполнение целого ряда функций последующей обработки изображения. Она полностью совместима с DICOM 3.0 и обеспечивает управление рабочим списком DICOM (Worklist Management), а также возможность связи с HL-7 и IHE (организация по здравоохранению - Integrated Healthcare Enterprise). Это позволяет обеспечить простую интеграцию в существующих и будущих цифровых сетях с целью оптимизации организации труда и сокращения численности работников.

Система ddR Multi™-System содержит следующие основные компоненты:

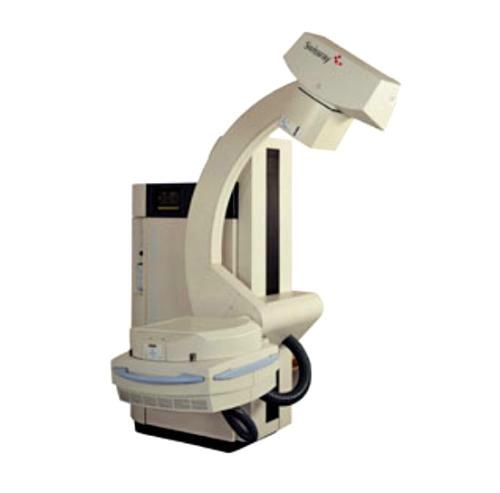

- Напольное устройство позиционирования типа C-arm (С-образная консоль)

Все перемещения системы полностью автоматизированы и могут управляться на расстоянии посредством клавиш или сенсорной панели. Движения обеспечиваются приводным двигателем с двойной скоростью «медленный пуск/быстрое перемещение», что обеспечивает быстрое, удобное и точное позиционирование.

Система полностью управляется компьютером и контролируется монитором, который показывает все состояния системы. Она имеет два положения предварительной установки для вертикальных и горизонтальных исследований, которые обеспечивают быструю смену обследований с «лежачего» на «стоячее» положение.

- Консоль C-arm обеспечивает удобное проведение поперечно-горизонтальных исследований. Системный компьютер исключает столкновение с другим оборудованием, благодаря наличию средств для распознавания условий в помещении. Рентгеновская трубка фиксируется и центруется на цифровом детекторе в любом положении системы. Это позволяет обеспечить быстрое, удобное и точное позиционирование. Как детектор, так и рентгеновская трубка могут позиционироваться независимо друг от друга под различными углами, что позволяет провести любые специальные исследования, как например пациентов на инвалидных колясках.

- Прямой цифровой детектор AddOn-Bucky®:

Патентованный прямой цифровой детектор генерирует цифровые рентгенографические изображения в течение нескольких секунд. Он может быть использован в формате 14” x 17” (35 x 43 cм), а также в формате 17” x 14” (43 x 35 cм). Временной интервал между облучениями составляет приблизительно 5 секунд. В детекторе используются 4 камеры CCD, обеспечивающие изображение с более, чем 5.24 миллионами пикселей. Поля камеры являются перекрывающимися, что позволяет обеспечить все релевантные диагностические данные. В центре детектора нет ухудшения изображения. Технология CCD (приборы с зарядовой связью) обеспечивает превосходное качество изображения, надежность и простоту технического обслуживания детектора. Детектор обеспечивает более широкий динамический ряд и разрешение с более высокой контрастностью, чем традиционные системы с использованием экрана/пленки, что позволяет производить исследование костных структур и мягких тканей одновременно. Камера ионизации с 3-мя полями и съемная сетка осцилляции 10:1 также входят в состав системы.

- Генератор рентгеновского излучения GEN-X-4000:

Современный высокочастотный генератор имеет мощность кВт. Это позволяет обеспечить точное дозирование излучения. В генераторе GEN-X-4000 используются запатентованная компанией анатомическая программа 1-2-3 Point System (система 3-х точек) для удобного и быстрого выбора параметров облучения, соответствующие алгоритмы и панель управления автоматическим облучением. Эти параметры и алгоритмы могут быть отрегулированы для любого органа в соответствии с конкретными требованиями пользователя.

- Высокоскоростная трубка RAD (SRX) 21-HS-1:

Надежная двухфокусная 0.6 / 1.2 мм, вращающаяся высокоскоростная трубка с 12-ти позиционным углом обеспечивает мощность 36/100 кВт. Она объединена с приводным коллиматором дистанционного и системного управления. Установленный наконечник (конус) может вращаться, что позволяет проводить ортопедические исследования. Три различных коллиматорных фильтра могут быть выбраны по усмотрению пользователя, в соответствии с конкретными исследованиями. Все функции коллиматора могут быть заданы с дистанционного управления, а также посредством клавиш.

- Мобильный стол для обследования пациента IGS™1000:

Мобильный стол для обследования пациента со столешницей из радиолюминсецентного графитового волокна обеспечивает удобное позиционирование с цифровым детектором. Он сочетает в себе удобство «качающейся» столешницы с 4-мя направляющими с универсальностью портативного стола. Еще одним достоинством является то, что мобильный стол может приблизить детектор AddOn-Bucky® из любого угла. Он «выдерживает» пациентов весом до 225 кг (495 фунтов). Стол блокируется двумя тормозами («с боку на бок» или «сверху вниз» или оба сразу). Управление перемещением влево/вправо производится педальным выключателем.

- Система обработки изображений SwissVision®:

Система обработки изображений SwissVision® - это основанная на Microsoft Windows NT/2000 рабочая станция получения и последующей обработки рентгеновского изображения. Она выполняет патентованные Swissray организационно-специфические алгоритмы обработки и широкий диапазон фунцкий современной обработки изображения. Интегрированные алгоритмы обеспечивают получение на дисплее SwissVision® цифровых изображений на уровне качества, требуемого для диагностики, в течение нескольких секунд после облучения. Все алгоритмы могут быть модернизированы в соответствии с требованиями конкретного пользователя с тем, чтобы сократить работы по заключительной обработке.

Рабочая станция SwissVision® совместима с DICOM 3.0 и предоставляет интегрированную программную группу (папку) по пациентам. На верхнем уровне она обеспечивает управление рабочим списком DICOM (Worklist Management), возможность связи с HL-7 и IHE (организация здравоохранения - Integrated Healthcare Enterprise), что позволяет увеличить эффективность и оптимизировать организацию труда. Совместимость с DICOM 3.0 позволяет обеспечить интеграцию системы в существующих и будущих рентгенографических отделениях. Возможность распространять данные через компьютерные сети или независимо печатать жесткие копии делает станцию SwissVision® незаменимым компонентом оборудования современного рентгенографического кабинета.

Программное обеспечение рабочей станции SwissVision® удобно для пользователя и интуитивно понятно. Оно подразделяется на четыре различных модуля и выполняет следующие функции:

Автоматическая обработка изображений для стандартного применения:

- Коррекция (выравнивание) изображения

- Сокращение шума

- Улучшение контрастности

- Улучшение краев изображения

- Установка Window

Обработка индивидуальных изображений:

- Сокращение шума

- Улучшение контрастности

- Улучшение краев изображения

- Установка Window

- Регулировка яркости

- Линейная и логарифмическая регулировка контрастности

- Функция увеличения изображения

- Позитивный/негативный дисплей

- Поворот изображения

- Зеркальное изображение

- Функция сброса Reset

Дополнительные функции:

- Управление директориями изображений, до 9-ти изображений

- Управление историями болезни / папка пациента (совместимость с DICOM)

- Дублирование изображений

- Хранение изображений в местном или внешнем архиве (архив DICOM)

Варианты печати:

- Увеличенные снимки (распечатки) в соотношении 1:1, 1:2, 1:4

- Печать в оригинальном размере (требуемый размер изображения)

- Печать с модифицированным окном и регулировкой уровней

- Печать изображений на бумаге на принтере, совместимом с Windows

- Печать на индивидуальном принтере и индивидуальное управление сохранением

Сервисные функции и функции поддержки:

Различные функции:

- Поддержка в режиме Online

- Функция регистрации ошибок в журнале

- Режим сервиса

- Мониторинг системы.

Многофункциональная система прямой цифровой рентгенографии ddR MULTI Технические характеристики

Генератор рентгеновского излучения

- GEN-X-2000 / 4000: 80 кВт

40 - 150 кВ с шагом 1 кВ

10 - 1000 мA в 21 ступень

0.5 - 800 мА в 33 ступени

0.001 - 5 сек время облучения

Коллиматор R 302 AMF MLP

- Коллиматор с приводным двигателем

- Поворот +/- 45 º

- Выключатель с таймером для светового индикатора поля 15 сек, автоотключение

- Общая фильтрация, вкл. трубку 2.6 мм Al эквивалент

- Дополнительные фильтры 0 мм Al 0.1 мм Cu + 1 мм Al

0.2 мм Cu + 1 мм Al

- Условия окружающей среды Согласно IEC / EN 60601-1

При регулярной эксплуатации:

- Температура окружающего воздуха +10 ºC до +40 ºC

- Рекомендуемая температура в помещении +22 ºC до +25 ºC

- Относительная влажность воздуха 10 % - 80 % (< 20 г/м3)

- Давление воздуха 700 до 1060 гПа

При хранении/транспортировке:

- Температура окружающего воздуха -10 ºC до +60 ºC

- Относительная влажность воздуха 10 % - 90 % (< 20 г/м3)

- Давление воздух 700 to 1060 гПа

- Электропитание 1 x 115 / 230В 50 Гц/ 60 Гц

- Вес 659 кг

- Нагрузка на пол 1350 кг/м2

Мобильный стол IGS™1000

- Длина стола 220 cм

- Высота стола 82 cм

- Ширина стола 67 cм

- Толщина столешницы 5,0 cм

- Материал столешницы графитовое волокно

- Диапазон перемещения по сторонам ± 11 cм

- Диапазон перемещений сверху вниз 66 cм

- Макс. грузоподъемность стола 225 кг согласно стандарту

- Управление движением влево/вправо педальным выключателем посередине основания

- Стандарты по охране труда безопасность: IEC/EN 60601-1 / UL 2601-1

Рентген: IEC/EN 60601-1-3

Принадлежности:

- Устройство для сжатия

- Стойка для капельницы

- Поручни для пациента.
