Электроэнцефалограф NEUROTRAVEL POINT

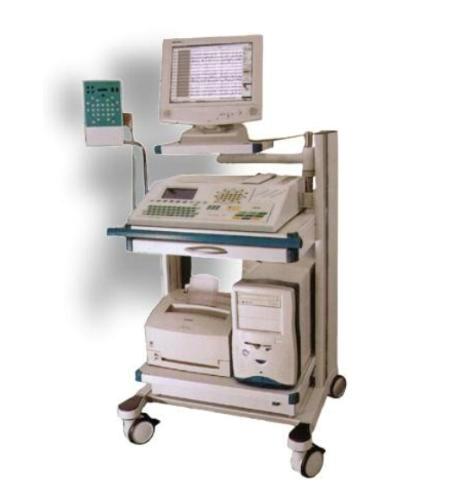

Компьютерный электроэнцефалограф NEUROTRAVEL POINT

NEUROTRAVEL POINT - компьютерный электроэнцефалограф с возможностью печати ЭЭГ на бумажную ленту.

Энцефалограф Neurotravel 24D Point работает с компьютерной системой. ЭЭГ-сигналы отображаются на экране монитора компьютера и записываются на жесткий диск. После регистрации ЭЭГ можно просмотреть сделанную запись и распечатать интересные фрагменты на принтере компьютера.

Компьютерная система предназначена для визуализации, архивирования и исследования ЭЭГ. Система предельно проста в управлении и может быть успешно использована как для рутинных обследований, так и для углубленного анализа ЭЭГ с применением современных математических методов.

Компьютерная система хранит сигнал на жестком диске компьютера или на компактных оптических дисках. Она включает в себя гибкую и удобную систему учета обследованных пациентов и записанных ЭЭГ (т.н. "база данных"). Поиск нужной информации не составит труда, независимо от общего числа зарегистрированных пациентов и записей ЭЭГ.

Ремонтажирование и рефильтрация. Система позволяет выбирать любой монтаж и любые фильтры при работе с записанной ЭЭГ, независимо от того, какой монтаж и какие фильтры использовались при записи.

Исследование записанного сигнала. Система имеет широкие возможности управления выводом сигнала на экран компьютера: изменение чувствительности; изменение плотности сигнала на экране; переход к нужному фрагменту сигнала (напр., начало гипервентиляции или фотостимуляции); "пролистывание" ЭЭГ вперед и назад; автоматическое движение сигнала вперед и назад плавно или постранично; увеличение любого фрагмента сигнала из представленного на экране ("лупа") с возможностью точного измерения временных интервалов и амплитуд в увеличенной области, и т.д. Включены и современные методы анализа: спектральное и амплитудное картирование, спектральный анализ, блок вызванных потенциалов. Возможно подключение блока видео-ЭЭГ.

Печать. Система позволяет напечатать на принтере ПК как нужный фрагмент ЭЭГ (до 32-х выходных каналов), так и любую другую информацию (результаты анализа ЭЭГ, заключение врача, данные пациента, и т.д.). Для печати цветных спектральных карт поддерживается цветной струйный принтер, который может быть включен в систему и как основной, и как дополнительный к лазерному ч/б принтеру. Печать производится на обычной бумаге формата А4.

Компьютерная программа, управляющая системой, работает в ОС Windows 2000/XP. Для использования программы требуются элементарные навыки работы на ПК. Изучение основных функций занимает всего несколько часов.

Стимуляторы. В стандартный комплект поставки электроэнцефалографа Neurotravel 24D Point входит фотостимулятор (вспышка). Фоностимулятор поставляется по заказу.

Компьютерный электроэнцефалограф NEUROTRAVEL POINT Технические характеристики

Электроэнцефалограф и компьютерная система

Входные каналы до 25/33 электродов на скальпе (24/32 канала ЭЭГ и нейтральный электрод)

Выходные каналы От 1 до 32, по выбору; также маркеры времени и событий

Плотность сигнала на бумаге/экране: 7.5-15-30-60 мм/сек

Шум и помехи: шум - не более 2 мкВ "пик-пик"; подавление синфазной помехи - более 104 дБ

Частота оцифровки сигнала: 256 точек/сек на канал

Точность оцифровки: 16 бит

Чувствительность: 1, 2, 3, 5, 7, 10, 15, 20, 30, 50, 70, 100, 200 мкВ/мм

Калибрация: 1, 5, 10, 100 мкВ

Фильтры ВЧ: 15, 30, 70, 100, 150 Гц

Фильтры НЧ: 50, 16, 1.6, 0.53, 0.26, 0.1, 0.016 Гц (0.003, 0.01, 0.1, 0.3, 0.6, 1.6, 10 сек)

Режектор: 50 или 60 Гц, по выбору

Монтаж: программируемый ; в памяти компьютера - неогранич. число монтажей

Усредненные реф. "электроды": задаваемые пользователем или (напр., усреднение Fp1 и Fp2)

Тест установки электродов: вывод результатов на экран ПК или на печать

Надежность: IEC 601.1 тип 1 класс CF

Компьютер: Pentium , не менее 64 Мб RAM, жесткий диск не менее 6 Гб

Хранение ЭЭГ: на жестком диске ПК, не менее 600 часов сигнала при 256 точек/сек.

Видеорежим: разрешение не ниже 1024х768; дисплей 17" LR

Фотостимулятор

Управление: от ПК

Режим работы: ручной / автоматический (по заданному протоколу)

Частота: 0-30 Гц

Энергия вспышек: 0.1-0.2-0.4 Дж

Длительность вспышки: около10 мсек

Питание: от ПК

Размеры и вес: 180х90х130 мм, 2 кг.

Компьютерный электроэнцефалограф NEUROTRAVEL POINT Опции

ВИДЕО-ЭЭГ - цифровая система для синхронной с ЭЭГ видеозаписи пациента (без видеомагнитофона, непосредственно на жесткий диск компьютера).

ХОЛТЕР-ЭЭГ - система долговременного мониторирования ЭЭГ с программным обеспечением для просмотра и анализа ЭЭГ.

BRAIN LOC - программа для трехмерной локализации источников патологической электрической активности при эпилепсии, травмах, инсультах, опухолях. Локализация источников вызванных потенциалов, волновых паттернов, генераторов ритмической активности.

Neurotravel E.P. - программа для анализа длиннолатентных вызванных потенциалов

EEG WIZARD - программа для написания заключений по ЭЭГ. Позволяет даже начинающему врачу построить заключение по записанной ЭЭГ.

NEUROTRAVEL ARCHIVE - система архивирования ЭЭГ на DVD-RAM.
