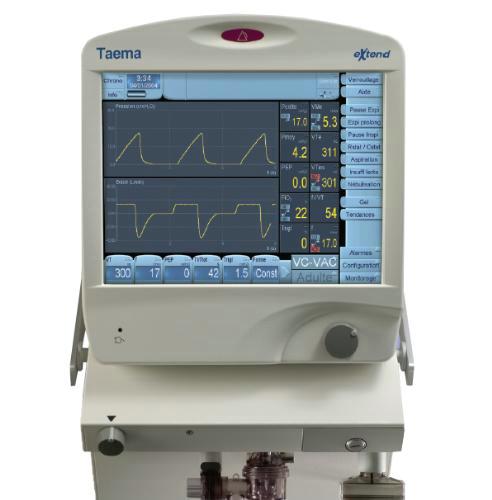

Аппарат ИВЛ EXTEND

Аппарат ИВЛ EXTEND

Благодаря использованию новейших технологий, аппарат ИВЛ EXTEND расширяет возможности врача для лечения пациентов.

Эффетивность вентиляции повышается за счет интуитивно-понятного управления. EXTEND обеспечивает максимальную безопасность и комфорт для пациента и применим как для взрослых, так и для детей младшего возраста.

Прецизионный контроль и настройка позволяют улучшить синхронизацию вентилятора с пациентом и снизить энергетические затраты на дыхание пациета. EXTEND позволяет использовать рекомендации лучших специалистов при борьбе с тяжелыми случями дыхательных расстройст (например, у пациентов с респираторным дистресс-синдромом и обструктивными заболеваниями легких)

Аппарат ИВЛ EXTEND облегчает командную работу медиков. Ключевые функции и параметры доступны непосредственно через дисплей и могут быстро и надежно регулироваться единой ручкой управления.

Эргономический интерфейс и модульная конструкция делают возможным отображение на дисплее только необходимой информации, а также специфических требований для среднего медперсонала.

Аппарат разработан с учетом необходимости обеспечения бесперебойной ежедневной работы - он прост в обслуживании и имеет низкие эксплуатационные расходы.

Аппарат ИВЛ EXTEND Технические характеристики

- Область применения Взрослые, дети, новорожденные весом от 3 кг

- Требования безопасности По стандарту IEC 601-1

Вентилятор

- Тип Электронный микропроцессорный

- Привод Пневматический

- Автономная работа от внутренней батареи, не менее 35 мин

- Система самодиагностики неполадок Подробный и краткий внутренние тесты, фоновые тесты в течение работы

- Интерфейс пользователя Вывод данных пациента в цифровом и графическом виде (не менее 3 графиков и 1 петли одновременно), настроек вентилятора и меню тревог

- Датчик потока Встроенный, не требует регулярной замены.

- Возможность замены датчика потока без остановки вентиляции

Режимы ИВЛ С контролем по объему и давлению:

- CMV-ACMV (объемная/ объемная вспомогательная вентиляция)

- PCMV (вентиляция по давлению)

- APCMV (вспомогательная вентиляция по давлению)

- SIMV (синхронизированная перемежающаяся принудительная вентиляция)

- PEEP (положительное давление конца выдоха)

- PS-PEEP (CPAP) (поддержки давлением с ПДКВ при спонтанном дыхании)

- VAPS (спонтанная вентиляция с гарантированным минимальным дыхательным объемом)

- MRV (спонтанная вентиляция с изменяющемся уровнем поддержки давлением)

- APRV (спонтанная вентиляция с 2-мя перемежающимися уровнями ПДКВ)

- PRVC (вентиляция регулируемая по давлению с управлением по объему)

- вентиляция апноэ (backup ventilation)

- NIV VCV (неинвазивная вентиляция по объему)

- NIV PCV (неинвазивная вентиляция по давлению)

- NIV SIMV (неинвазивная вентиляция в SIMV)

- NIV PS-PEEP (неинвазивная вентиляция в PS-PEEP)

Функция sigh (вздох) 0-1 раздуваний на 9-200 дыхательных циклов

Параметры вентиляции

- Частота дыхания 5-80 д/мин

- Соотношение вдох-выдох 1:25 - 4:1

- Время вдоха 0,3-5 сек

- Дыхательный объем 20-2000 мл

- Минутная вентиляция 0,25 – 60 л/мин

- Пиковый поток 1-200 л/мин

- Давление в дыхательных путях 2-60 см Н2О

- РЕЕР 0-40 см Н2О

- Ускорение потока 50-150 см Н2О/сек

- Поддержка давлением (свыше РЕЕР) 0-35 см Н2О

- Форма кривой потока Квадратная, нисходящая

- Чувствительность к выдоху 1-70% от пикового потока

Триггер

- Чувствительность триггера по потоку 1-20 л/мин

- Чувствительность триггера по давлению 0,1- 5 см Н2О

Концентрация % О2 21-100%

Выбор типа увлажнителя стандартный или увлажнитель с подогревом контура

Инспираторная пауза — 0-5 сек

Экспираторная пауза — 0-12 сек

Пролонгированный выдох — 0-120 сек

Разница между 2-мя уровнями ПДКВ в режиме APRV — 0-24 см Н2 О

Параметры вентиляции АПНОЭ

- Чувствительность АПНОЭ 15-60 сек

- Форма графика потока Квадратная или нисходящая

- Концентрация О2 21-90%

Параметры неинвазивной вентиляции

П- ДКВ 0-15 см Н2 О

- Уровень поддержки давлением 0-25 см Н2 О

- Давление на вдохе 2-40 см Н2 О

- Экспираторный триггер 0-70% от пикового потока

Мониторируемые параметры

- Автоматическое измерение статических сопротивления и растяжимости, общего ПДКВ, давления плато

- Измерения динамических растяжимости и сопротивления

- Концентрация О2 15-100%

- Инсуффлированный дыхательный объем 0-5000 л/мин

- Инсуффлированный минутный объем 0-99 л/мин

- Выдыхаемый минутный объем 0-99 л/мин

- Выдыхаемый дыхательный объем 0-5000 л/мин

- Частота дыхания 0-120 циклов/мин

- Пиковое давление в дыхательных путях 0-120 см Н2О

- Среднее давление в дыхательных путях 0-99 см Н2О

- ПДКВ 0-99 см Н2О

- Уровень утечки 0-100%

- Соотношение вдох/выдох 1:99 – 99:1

- Общий ПДКВ 0-99 см Н2О

- Давление плато 0-99 см Н2О

- Пиковый поток на вдохе 0-250 л/мин

- Пиковый поток на выдохе 0-250 л/мин

- Тренды По всем параметрам до 48 часов

- Журнал событий, не менее 10 000 событий

Система тревог Сортировка по степени приоритетности Цветовая и звуковая индикация по степени приоритета (не менее 3 уровней)

Журнал тревог Не менее 3000 сообщений

Сообщения тревог:

- Анализ возможной причины сбоя

- Сбой сетевого питания

- Тревога по АПНОЭ 15-60 сек

- Рассоединение контура

- Неисправность вентилятора

- Высокое давление в контуре 7-90 см Н2О

- Высокое содержание %О2 24-100%

- Высокий дыхательный объем 20-3000 мл

- Высокая частота дыхания 8-90 д/мин

- Высокое внутреннее давление в аппарате

- Высокий минутный объем 1-40 л/мин

- Батарея не работает

- Низкий заряд батареи Сообщение не менее, чем за 30 мин. до окончания заряда

- Низкое содержание О2 18-94%

- Низкий минутный объем 0,5-39,5 л/мин

- Низкий дыхательный объем 10-1990 мл

- Низкая частота дыхания 4-86 д/мин

- Ошибка присоединения

- Окклюзия контура

Увлажнитель

- Внутренний обогрев дыхательного контура

- Мониторинг температуры с обратной связью

Дисплей

Жидкокристаллический, touch-screen, размер 15”

Защитная блокировка клавиатуры

Графики:

- Функция фиксации графика с возможностью измерения параметров в каждой точке дыхательного цикла

- Кривая Давление-Время

- Кривая Поток-Время

- Кривая Дыхательный объем-Время

- Петля Объем-Поток

- Петля Поток-Давление

Комплектация

- Фильтр вдоха Одноразовый

- Фильтр выдоха Одноразовый

- Контур пациента в комплекте - Многоразовый, автоклавируемый (взрослый; детский)

- Маски для неинвазивной вентиляции с креплениями Многоразовые, автоклавируемые (взрослые; детские)

- Мобильное основание

- Держатель контура

- Набор профилактики

- Увлажнитель с сервоконтролем

- Камера увлажнителя Многоразовая, автоклавируемая

- Небулайзер

Стерилизация внутреннего контура: Автоклавирование: 134ºС - 18 мин.121ºС - 30 мин.

Химическая: Этиленоксид, Пары формальдегида.

Назначение оборудования — Аппарат ИВЛ EXTEND
