Маммограф МАММО-Р

Маммограф МАММО-Р

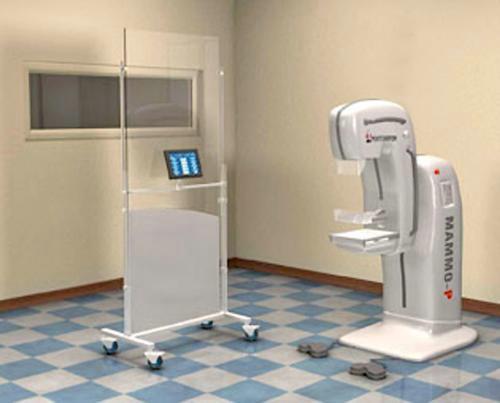

Маммограф МАММО-Р - аппарат, практически на 100%, сделанный в России. Это оптимальная маммографическая система, как для скрининговых, так и для диагностических исследований.

- современный дизайн, обеспечивающий легкость обслуживания;

- моторизованное управление всеми движениями;

- удобные панели управления, включая компьютерную.

Высокое качество изображения снимка обеспечивается:

- мощной двухфокусной рентгеновской трубкой;

- мощным высокочастотным УРП;

- экраноснимочным устройством с синхронизированным растром.

- современной системой контроля экспозиции.

К маммографу легко и быстро могут присоединяться различные аксессуары. Система автоматически распознает установленные принадлежности и подстраивает параметры экспозиции в соответствии с ними.

Маммограф оснащается компьютерным пультом управления (ПУ), располагающимся на рентгенозащитной ширме аппарата. Компьютерный ПУ представляет собой планшетный компьютер с относительно большим (10"/25.4 см) сенсорным экраном, который позволяет оператору вводить всю необходимую информацию для выполнения исследования МЖ и контролировать этот процесс.

Маммограф МАММО-Р Технические характеристики

- Высокочастотный генератор 320 кГц

- Регулировка высокого напряжения 20-40 кВ с шагом 1 кВ

- Уставки тока 2 – 640 мАс

- Мощность 3,6 кВт

- Трубка с двойным фокусом 0,1/0,3 мм

- Вращающийся молибденовый анод 10000 об/мин

- Бериллиевое окно 0,5 мм Be

- Фокусное расстояние 65 см

- Фильтр:

Молибден 0,03 мм Mo

Родий (опция) 0,03 мм Rh

- Автоматический контроль экспозиции:

полупроводниковый детектор рентгеновского излучения, имеющий 8 полей измерения;

позволяющий выполнять тонкую настройку на необходимую плотность почернения пленки;

лаборант имеет возможность самостоятельно изменять плотность почернения относительно выставленной в пределах 15 степеней.

При необходимости количество степеней может быть изменено.

Девять программ для различных сочетаний экран-пленка.

По желанию заказчика могут быть запрограммированы дополнительные сочетания.

- Синхронная отсеивающая решетка:

столик из рентгенопрозрачного углепластика;

подвижный фокусированный отсеивающий растр (отношение 5:1, частота растра 31 л/см).

- Контроль предельного усилия компрессии с тонкой настройкой.

Цифровая индикация усилия компрессии и толщины объекта.

- Режимы ручной и автоматической декомпрессии по окончанию съемки

- Моторизованное вращение съемочного узла от - 135º до + 180º с любым шагом, но есть возможность автоматически выбирать углы 0º, ± 45º, ± 90º

- Моторизованное вертикальное перемещение съемочного узла 500 мм

- Габаритные размеры (В х Ш х Г) 1580…2080?1245 ? 700 мм

- (1310/1245/700 при транспортировании)

- Вес аппарата 200 кг

- Размеры ширмы (В х Ш х Г) 1905?875 ? 661 мм

- Вес ширмы 55 кг.

- Компьютерный пульт управления (ПУ)

Сенсорная панель компьютерного пульта управления позволяет оператору осуществлять управление аппаратом касанием пальца или специально прилагающимся пером. В процессе работы в медицинском учреждении оператор (лаборант) использует ПУ в основном для визуального контроля над состоянием маммографа и для смены его режимов работы.

Отображение состояния аппарата

Большой экран ПУ позволяет вывести все необходимые индикаторы, отображающие текущее состояние аппарата (см. рисунок).

Интуитивно понятный интерфейс ПУ в комбинации со встроенной справочной системой позволяет оператору быстро обучиться управлению аппаратом. Например, в случае затруднений в интерпретации показаний любого индикатора, оператор нажатием на него вызывает справочное сообщение, с подробным объяснением предназначения данного индикатора и его текущего состояния.

Любое нештатное состояние аппарата отображается мигающей красной надписью на ПУ «Не готов», привлекая внимание персонала.

- Выбор режима работы аппарата

Выбор режимов экспозиции: «автоматический», «полуавтоматический» и «ручной».

ПУ позволяет хранить неограниченное количество программ для различных сочетаний экран/пленка. Каждой комбинации «экран/пленка» присваивается собственное имя (например, «AGFA MR HD/HDR-C»), что сильно облегчает оператору выбор нужной комбинации при изменении типа экрана и пленки. Кроме предустановленных программ оператор может ввести любое количество дополнительных.

Возможность подстройки плотности почернения пленки в диапазоне от +/- 70% от заданной. По умолчанию установлено 15 степеней плотности почернения. При необходимости имеется возможность изменить количество степеней. Также можно управлять величиной изменения плотности почернения при переходе на следующую ступень.

Режимы автоматического и ручного снятия компрессии и освобождения МЖ после экспозиции.

Режим серийной съемки — заданной последовательности проекций. Позволяет автоматически перемещать штатив в нужное положение для выполнения следующей проекции в серии. ПУ отображает название текущей проекции и название серии. ПУ позволяет хранить неограниченное количество серий. Данная функция особенно полезна при проведении скрининговых маммографических исследований. Кроме предустановленных серий лаборант может ввести в ПУ дополнительные, отвечающие его потребностям.

- Контроль над работой аппарата:

Контроль и диагностика неисправности или некорректного использования аппарата с подробным объяснением ошибки и/или неисправности.

Контроль продолжительности экспозиции:

При отключении высокого напряжения раньше расчетного значения мАс или раньше расчетного порога срабатывания экспонометра на экран выдается сообщение о недостаточной экспозиции.

Автоматическое увеличение значения анодного тока при установке больших значениях мАс с целью сокращения времени экспозиции.

Автоматическая подстройка режимов работы при смене принадлежностей.

Запрет оператору на изменение параметров экспозиции при переходе в автоматический режим работы системы контроля экспозиции.

Автоматическое переключение рентгеновской трубки на работу с малым фокусом при установке столика для съемки с увеличением.

Запрет экспозиции при отсутствии кассеты, кассетодержателя.

Контроль облучения кассеты: запрет на повторное облучение уже экспонированной кассеты с пленкой.

Назначение оборудования — Маммограф МАММО-Р
