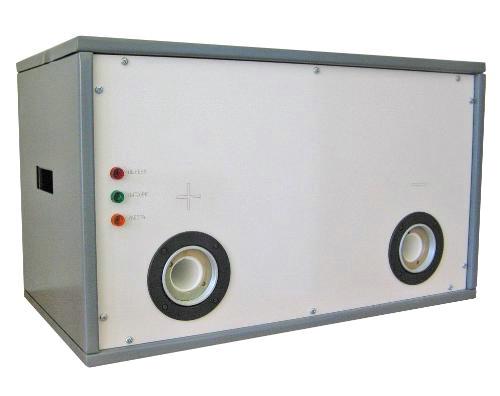

Рентгеновское питающее устройство УРПС - 17

Рентгеновское питающее устройство УРПС - 17

Устройство рентгеновское питающее среднечастотное (УРПС) предназначено для работы в составе цифровых рентгенографических установок.

В данном устройстве применено два транзисторных резонансных преобразователя, каждый из которых работает на высокой частоте (до 65 кГц), что позволяет уменьшить коэффициент пульсаций высокого напряжения на рентгеновском излучателе и улучшить весогабаритные характеристики. В схему управления добавлена стабилизация анодного тока рентгеновского излучателя. При использовании мощных излучателей предусмотрена ускоренная раскрутка анода рентгеновской трубки до 10000 об/мин. Время разгона – 2,5Сек.

Имеется возможность переключения рабочих фокусов рентгеновского излучателя.

Рентгеновское питающее устройство УРПС - 17 Технические характеристики

- Рабочее напряжение на рентгеновской трубке - 35...120 кВ‚

- Шаг изменения рабочего напряжения - 1 кВ‚

- Рабочий ток рентгеновской трубки - 4...200 мА

- Шаг изменения тока - 2 мА

- Выходная мощность, max - 22 кВт

- Потребляемая мощность, max - 25 кВА

- Частота преобразования, max - 130 кГц

- Коэффициент пульсаций по напряжению и току

на частоте 300 Гц , max - 0,5 %

на рабочей частоте (30-190 кГц), max - 1 %

- Точность установки анодного напряжения не хуже 1 %

- Точность установки анодного тока не хуже - 2 %

- Скорость вращения анода - 2700, 10000 об/мин

- Управление режимами - дистанционное с РС

- Длительность снимка при максимальной мощности - 0,1...5 сек

- Пауза ,min - 30 сек

- Питающая сеть:

номинальное фазное напряжение - 220 В ±10 %

число фаз - 3

частота сети - 50/60 Гц

- Габариты УРПС, (ширина, высота, глубина) мм - 600х365х330

- Вес УРПС - 49 кг.
