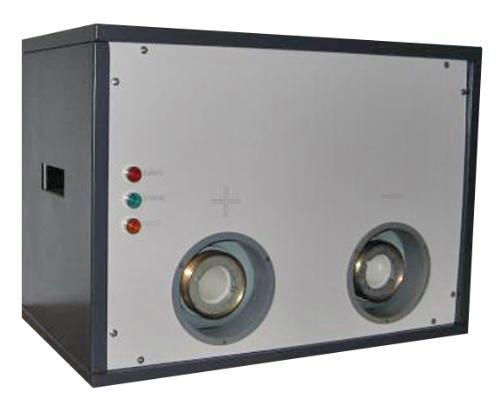

Рентгеновское питающее устройство УРПС - 18

Рентгеновское питающее устройство УРПС - 18

Устройство рентгеновское питающее среднечастотное (УРПС) предназначено для работы в составе цифровых рентгенографических установок.

В данном устройстве применено два транзисторных резонансных преобразователя, каждый из которых работает на высокой частоте (до 65 кГц), что позволяет уменьшить коэффициент пульсаций высокого напряжения на рентгеновском излучателе и улучшить весогабаритные характеристики. В схему управления добавлена стабилизация анодного тока рентгеновского излучателя. При использовании мощных излучателей предусмотрена ускоренная раскрутка анода рентгеновской трубки до 10000 об/мин. Время разгона – 2,5Сек.

Имеется возможность переключения рабочих фокусов рентгеновского излучателя.

Рентгеновское питающее устройство УРПС - 18 Технические характеристики

- Рабочее напряжение на рентгеновской трубке - 35...120 кВ‚

- Шаг изменения рабочего напряжения - 1 кВ‚

- Рабочий ток рентгеновской трубки - 4...90 мА

- Шаг изменения тока - 2 мА

- Выходная мощность, max - 8 кВт

- Потребляемая мощность, max - 10 кВА

- Частота преобразования, max - 65 кГц

- Коэффициент пульсаций по напряжению и току

на частоте 300 Гц , max - 1 %

на рабочей частоте (30-130 кГц), max - 2 %

- Точность установки анодного напряжения не хуже 5 %

- Точность установки анодного тока не хуже - 2 %

- Скорость вращения анода - 2700, 10000 об/мин

- Управление режимами - дистанционное с РС

- Длительность снимка при максимальной мощности - 0,1...8 сек

- Пауза ,min - 10 сек

- Питающая сеть:

номинальное фазное напряжение - 220 В ?10 %

число фаз - 3

частота сети - 50/60 Гц

- Габариты УРПС, (ширина, высота, глубина) мм - 485х365х290

- Вес УРПС - 30 кг.

Назначение оборудования — Рентгеновское питающее устройство УРПС - 18
