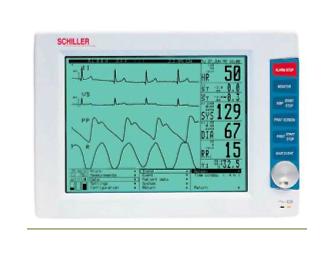

Монитор транспортный и прикроватный Schiller ARGUS TM-7

Транспортный и прикроватный монитор ARGUS TM-7

Транспортный и прикроватный монитор в единой системе для взрослых, детей и новорожденных.

ARGUS TM-7 - реализация последних технологических достижений с максимальной свободой выбора функций!

Мониторинг при транспортировке:

Автоматическая настройка системы на большинство источников питания без адаптера. Вес всего 4,6 кг, удобная ручка для транспортировки.

Встроенный аккумулятор (более 3-х часов независимой от сети работы). Может быть установлен в любом месте (универсальное устройство крепления). Противоударный легко очищаемый корпус. Удобная сумка для монитора и принадлежностей. Характеристики русифицированного монитора соответствуют Российским стандартам. Простота управления с помощью клавиш прямого действия.

Мониторинг в стационаре:

Мультипараметрический мониторинг в операционной

Точный мониторинг в блоке интенсивной терапии и в палате

Возможность подключения до 31-го монитора к Центральной станции GM-7 с цветным дисплеем. Просмотр со станции GM-7 параметров, отличных от изображаемых на мониторе Простота программирования установок. Встроенный принтер

Возможность крепления в любом месте благодаря универсальности основания и задних панелей.

Транспортный и прикроватный монитор ARGUS TM-7 Технические характеристики

Требования к напряжению питания:

- 90 - 250 В (перем ток), 50/60 Гц, прибл 1,5 часа независимой от сети работы. Дополнительный аккумулятор для 3 часов независимой от сети работы.

-11 - 30 В(пост ток) - бортсеть

Экран:

- Монохромный ЖКД с подсветкой для графического и буквенно-цифрового представления данных

- Скорость 12,5/25/50 мм/с (дыхание 6,25 мм/с)

- Представление: 4, 3, 2 канала на 2 страницах

- Цифровые поля: до 10, определяются пользователем

- Разрешение: VGA, 640 х 480 точек Диагональ 24см

Потребляемая мощность: 13-40 Вт

Процесс печати: термочувствительная головка с высоким разрешением, 8 точек/мм (ось амплитуды), 40 точек/мм (ось времени), @ 25 мм/с

Частотный диапазон цифровой регистрации: ОГц-150Гц(1ЕС/АНА)

Ток утечки: <50 мкА

Стандарт безопасности: CF согласно IEC 601-1

Класс защиты: I согласно IEC 601-1

Подтверждение: 93/42/ЕЕС класс lib Условия эксплуатации

- температура рабочая 0º до 40ºС

- температура хранения -10ºдо 50º С

- относительная влажность 25-95% (без конденсации)

Стандартный интерфейс:

1 х RS-422 последовательный интерфейс

ЭКГ

Усилитель: полностью изолирован, защищен от дефи-брилляционного напряжения, > 5rD

Отведения: до 12 одновременных стандартных отведений

Показ ЧСС: 20 - 250 уд /мин

Измерения ST: с 5-ти проводным кабелем все 12 стандартных отведений

Программа автоматической регистрации:

- Одновременный показ до 8 отведений

- Каскадное представление ЭКГ первого выбранного отведения, компактное представление ЭКГ

- Определение аритмии (9 типов аритмий с программой "Аритмия" и 23 вида нарушения ритма с программой "Интерпретация ЭКГ")

- Полная запись ЭКГ покоя с измерением и интерпретацией (для взрослых и детей)

Усилитель ЭКГ:

- Одновременная синхронная регистрация сигналов

со всех 9 активных электродов (=12 отведений)

- Частота дискретизации 800 Гц

Определение пейсмейкера: >±2мВ/>±0,1мВ

Фильтр частоты сети: обеспечивает фильтрацию наложенных 50 или 60 Гц сетевых помех при помощи цифрового адаптивного фильтра

Тренды

Память: все параметры за 24 часа

Представление: графическое

Регистрация: возможно графическое представление

Дыхание

Усилитель: полностью изолирован, защищен от дефи-брилляционного напряжения, >5 кВ (встроен в усилитель ЭКГ)

Метод измерения: импедансный метод с 3, 5 или 10 проводным кабелем пациента

Полоса пропускания: 0,15-3,5 Гц

Частота дискретизации: 50 Гц

Диапазон измерений: апноэ, 0... 200 дыханий/мин Импедансный диапазон: 0,1 - 3

Ргуоп™* - Капнография

Усилитель: полностью изолирован, защищен от дефи-

брилляционного напряжения, > 5 кВ

Метод определения etC02: непосредственно в потоке

Представление на экране: etC02 msC02, численно

в %, кПа, ммРт, кривая С02 графически

Диапазон: 0 - 99 ммРт

Разрешение: 1 ммРт

Частота дискретизации: 33Гц

Точность: 0 - 40 ммРт ±2 ммРт

41-76ммРт±5%,77-99ммРт ±10%

Температура

Усилитель: полностью изолирован, защищен от дефи-

брилляционного напряжения, > 5кВ

Способ измерения: ректальный, накожный или ушной

Измерение: одновременное измерение двух температур

Датчик: YSI 401

Частота измерения: 1 в сек

Диапазон измерения: 15-45ºС

Точность измерения: 01ºС

Неинвазивное измерение АД

Манжеты:

- доступны одноразовые и многоразовые

- доступны манжеты разных размеров

Метод измерения: осциллометрический

Диапазон измерения: 15-ЗООммРтСт

Измерение: автоматическое и ручное

Скорость дефляции: 3 - 9 ммРтСт/с

Представление на экране: цифровое, значения отдельных измерений и тренды

Инвазивное измерение артериального давления

Усилитель: полностью изолирован, защищен от дефи-брилляционного напряжения, >5кВ

Калибровка: вручную 1-й клавишей и автоматическая Давления: измерение 2 давлений, для каждого систолическое, диастолическое и среднее, церебральное перфузионное давление СРР

Количество входов: 2

Чувствительность датчика: 5,0 мкВ/В/ммРт

Частотный отклик: 0 - 20 Гц (40 дБ/декада)

Частота дискретизации: 200 Гц

Цифровое разрешение: 1 ммРт

Диапазоны: 0...30/0...50/0...100/0...200/50...100/50... 150/100...200/100...ЗООммРтСт

Nellсоr™"-Пульсоксиметрия

Усилитель: полностью изолирован, защищен от дефи-брилляционного напряжения, >5кВ

Представление на экране:

- цифровое в %

- графическое достоверных измерений

- графическое/цифровое периферического пульса

Диапазон частоты: пульса 20 - 250 уд /мин ± 3 уд /мин

Полоса пропускания: 2 - 20 Гц

Частота дискретизации: 50 Гц

Диапазон измерений: от 0 до 100%

Разрешение: 1%

Точность:

- Взрослые 70 -100% ± 2 цифры 50 - 69 % ± 3 цифры

- Новорожденные 70 95% ± 3 цифры

Тревога контроля жизненных параметров

Пределы тревоги: верхний/нижний, устанавливаемые Приоритетность: уровни свободно устанавливаемые

Ргуоп™ и Nellcor™ зарегистрированные торговые

марки. Все права зарезервированы

Технические данные могут быть изменены без предупреждения

Опции: Встроенный дополнительный аккумулятор, встроенный термопринтер адаптируемые крепления к нижней или задней поверхности, защитная сумка для транспортировки

GM-7 - центральная станция

ЕМ-1 - цветной дополнительный монитор

Программа ЭКГ по 12 отведениям с расчетами и интерпретацией, программа определения аритмии.
